Как правильно расшить патч-панель в телекоммуникационном шкафу?






Коммутационной (патч-, кросс-) консолью называется неотделимый компонент СКС (структурированных кабельных систем), который служит либо для подсоединения разнообразных IT-устройств, либо для двоичного обозначения разъёмов (эксплуатация в парах с остальными устройствами). Здесь в качестве первой выступает порт с действующим сетевым оснащением, а в качестве второй – разъёмы механизмов, которые подсоединяются (компьютеры, телефоны, принтеры и т. д.).

Особенности патч-панелей

Устройство состоит из системы розеток и портов, имеющих контакты, в которые надёжно заделываются проводники (с фиксацией). Соединение розеток и контактов электрическое. Внешняя сторона оборудована специальными пронумерованными разъёмами 8P8C (RJ-45). Они нужны для подключения патч-корда. Их называют порты.

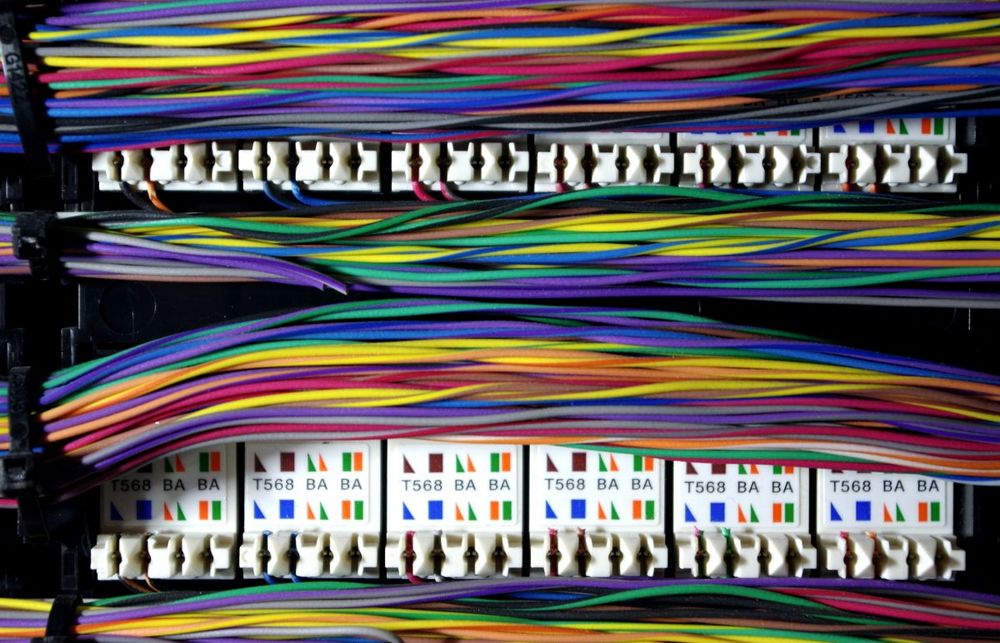

С обратной стороны консоль оснащена разъёмами (коннекторами IDC). Все порты промаркированы с использованием стандартной цветовой гаммы, в соответствии с расцветкой жил в витой паре. Для кабеля применяется расшивка особого образа. Здесь жилы просто вдавливаются в контакты.

Преимущества использования оборудования

Необходимость использования патч-панелей объясняется такими свойствами:

  • имеют большой набор функций;
  • позволяют масштабировать коммутационную систему и обеспечивают подключение новых устройств без прокладки дополнительных кабелей;
  • отличаются несложной установкой;
  • подсоединяются короткими проводами, что исключает беспорядок на рабочем месте;
  • могут устанавливаться разнотипные модули, что даёт возможность расширить конструктив;
  • не относятся к «умным» приборам, поэтому недорогие;
  • добавляют изделию эстетики за счет декоративных заглушек на незанятых посадочных местах.

Как устанавливаются патч-панели

Для монтажа коммуникационного оснащения предусмотрено использование серверных шкафов или стоек. Установка в шкафу или стойке требует учета параметров ширины и высоты. Монтаж должен быть шириной, не превышающей размеров монтажных стоек или серверных шкафов. Высотой определяют то пространство, которое оборудование займёт в корпусе.

Этапы правильной расшивки патч-панелей

В первую очередь, конечно же, потребуется наличие самой патч-панели. Как правило, в сетевых магазинах их найти проблематично. Обычно они продаются у специализированных поставщиков (можно посмотреть, например, в lan-art.ru), которые занимаются телекоммуникационным оборудованием.

Также необходим набор нужных для установки инструментов, чтобы зачищать витую пару, ударник, заделать в кросс, клещи (кусачки), набор стяжек и компоненты для маркирования.

Чтобы качественно уложить кабель, лучше всего использовать патч-панель, имеющую один органайзер. Также, чтобы в дальнейшем было удобно коммутировать и администрировать, рекомендовано применение держателя провода в виде вертикальных и горизонтальных организаторов. В каком количестве потребуются органайзеры, нужно определить до того, как начнётся монтаж ЛВС. На это влияет численность разъёмов (портов) и какое активное сетевое оборудование используется.

Этап I. Подготовительный

Выбор места, где будет располагаться устройство (в стойке или шкафу). Необходимо тщательное рассмотрение вариантов, как будет уложен кабельный жгут и установлена патч-панель.

Этап II. Работа с кабелями

Чтобы удобно было устанавливать, провода нужно распределить. Лучше разделить их по отдельным пучкам по шесть проводов. Для этого требуется использование текстильных стяжек, имеющих мягкую пряжку. У них безопасная фиксация и их можно применять многократно.

Требуется равномерное распределение кабелей на всю длину консоли. Если провод с увеличенной длиной, её следует удалить. Это можно сделать кусачками. Нужно оставить хвостики, которые выступают из-за панели на 1-2 см. Это нужно, чтобы заделать проводники. Далее необходимо зачистить кабель. Это делается особенным инструментом – стриппером.

На коммутационной панели сзади есть размещение контактов, для обозначения которых используются разные цвета. Требуется заведение жил провода на эти контакты в соответствии с маркировкой разъемов. При этом схема выбирается самостоятельно – перекрёстная или прямая. В первом случае коммутируется различное оборудование (компьютер с роутером). Во втором соединяются однотипные девайсы. На многих патч-панелях нанесена схема для облегчения заделки проводов.

Этап III. Разводка проводов

Внимание! При этом процессе кабель в нижнем ряду необходимо направить в свою сторону (на себя). Верхние контакты – в обратную сторону (от себя). Это нужно, чтобы дальше зафиксировать кабель и органайзер. Для распиновки требуется применять самостоятельно выбранную схему Т568А или Т568В. При максимальном сохранении повива перекрёстные помехи будут наименьшими.

Этап IV. Забивка проводников

Для придания кабелю рабочего положения требуется использование специального инструмента – ударника. Им надавливаются провода, пока не почувствуется упор. Это необходимо для надёжной установки его в IDC модуле.

Этап V. Фиксация кабелей на органайзере и установка консоли

Для фиксации применяются нейлоновые стяжки (они входят в комплектацию поставки). Для установки панели в шкафу или стойке необходимо использование крепёжного комплекта. Для сборки кабеля применяется «коса». Он аккуратно фиксируется с помощью текстильных стяжек. Для этого есть направляющие.

Для облегчения дальнейшего обслуживания нужно подписать все проводники, а на патч-панели – разъёмы. По окончании работ нужно протестировать кабельные трассы – осуществить проверку всех портов с помощью кабельного тестера.

Патч-панели имеют простое конструкционное устройство и несложный функционал, тем не менее, с их использованием улучшается организация и деятельность в центре, обрабатывающем информацию, или в любом другом учреждении, оснащенном оборудованием в больших количествах. Обустройство полноценной структурированной кабельной системы невозможно без использования патч-панели.
