10 лучших программ для построения сетевых диаграмм на Mac






Для стабильного развития и роста бизнеса вам необходимо понимать связь между внутренними устройствами и сетями. Особенно это важно для обеспечения бесперебойной работы и быстрого устранения неполадок в растущих сетях.

В этой статье я собрал лучшее ПО для построения сетевых диаграмм на Mac (включая Mac M1, M2 и M3), которое позволит составить полную картину инфраструктуры компании.

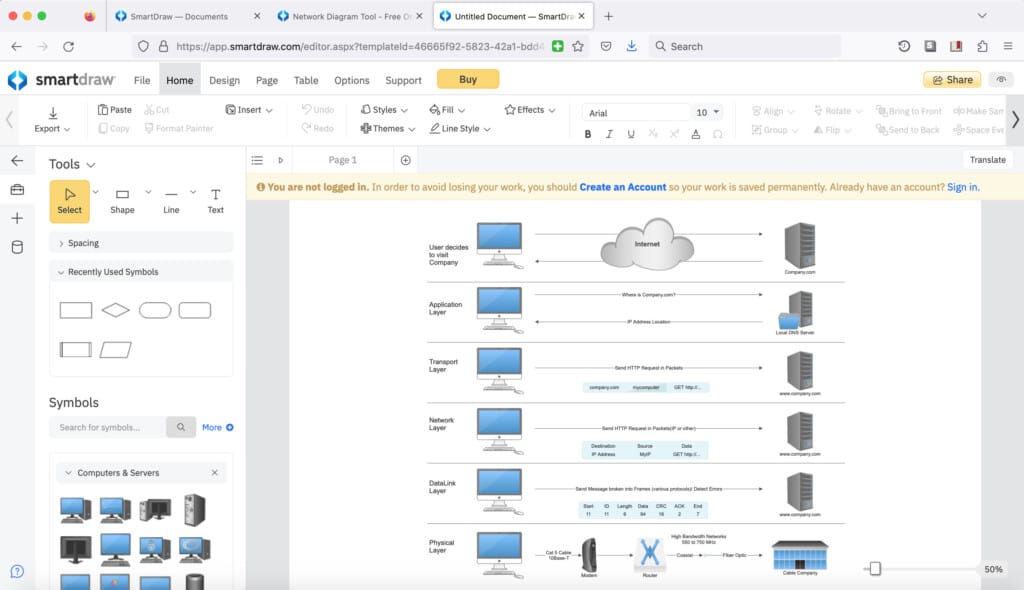

SmartDraw

Один из самых мощных и в то же время простых инструментов для построения сетевых диаграмм из этой подборки.

SmartDraw — самая популярная альтернатива Visio для Mac, и одной из причин этого является удивительная простота построения сетевых диаграмм.

Кроме того, это единственная программа из протестированных на Mac, которая без изменений импортирует и экспортирует сетевые диаграммы Visio. Как правило, большинство инструментов и ПО, которые поддерживают файлы Visio, плохо справляются с форматированием.

Если вы не хотите рисовать диаграммы вручную, SmartDraw может импортировать сети Azure, а также подключаться к Amazon Web Services, что позволит автоматически создавать схемы сети.

В SmartDraw имеются специальные шаблоны и символы для схем сети, включая сетевые диаграммы Cisco, облачные платформы Azure и Google.

В рамках готовых шаблонов вы можете перетаскивать устройства и компоненты, включая серверы, маршрутизаторы, коммутаторы, компьютеры и прочие сетевые устройства.

Инструмент построения сетевых диаграмм SmartDraw идеально подойдёт тем, кому нужно создавать документацию для SOC II, GDPR и PCI или для устранения неполадок в сети.

В SmartDraw элементы сети прорисованы до мельчайших деталей, вплоть до количества контактов на разъёмах.

А инструмент SmartDraw Connector позволит рисовать линии или стрелки, представляющие сетевые подключения между устройствами.

Приложение автоматически корректирует и выпрямляет соединяющие линии, поэтому ваши диаграммы всегда будут выглядеть аккуратно и понятно.

Дважды кликните по любому объекту, и вы сможете добавить текст, надпись или любую информацию о сети, включая IP-адрес, названия устройств и другие сведения.

Поскольку это облачное ПО, вы легко сможете работать вместе с другими членами команды или коллегами в режиме реального времени, а также экспортировать диаграммы в различных форматах, включая PDF, PNG и, конечно же, Visio VSDX.

Также вы можете экспортировать файлы в Microsoft Office, включая Word, PowerPoint и Excel, Microsoft Teams, Google Workspace и Atlassian.

SmartDraw сохраняет все сетевые диаграммы на собственных серверах, однако также возможна интеграция с Google Drive, Dropbox, OneDrive и Box.

Из минусов — нет мониторинга сети, нет десктопного приложения.

Вы можете начать рисовать сетевую диаграмму бесплатно, однако чтобы сохранить её, потребуется подписка, цена которой начинается от $9.95.

Установить (бесплатно, от $8.25/месяц за 3 и более пользователей)

SolarWinds Network Topology Mapper (NTM)

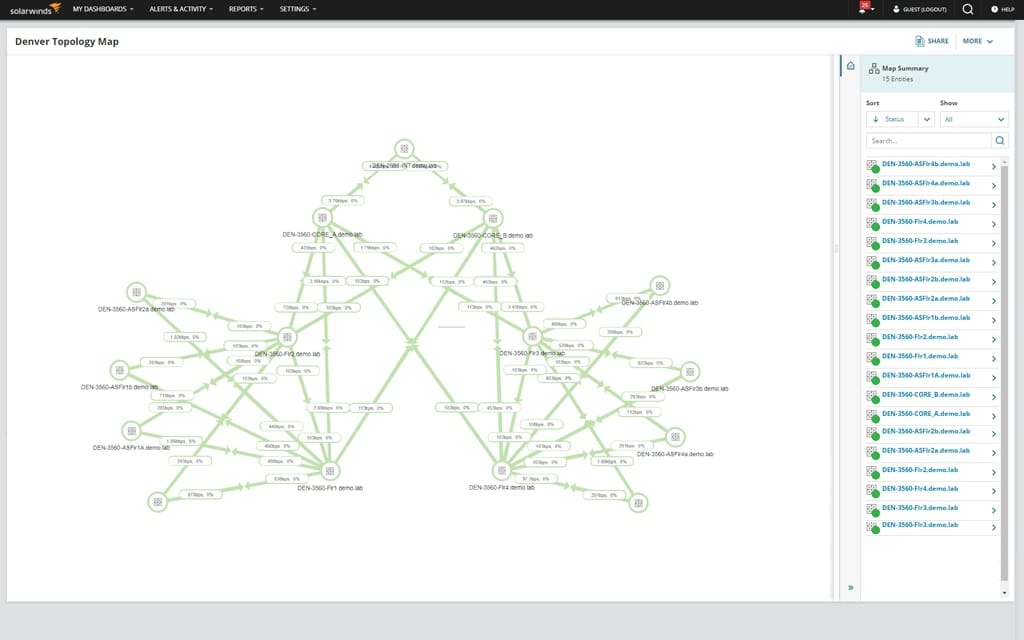

Можно сказать, что это самое мощное и наиболее популярное ПО, которое позволяет автоматически создавать несколько сетевых диаграмм всего за одно сканирование.

Это полностью автоматизированное программное обеспечение, ведь SolarWinds NTM обновляет сетевые диаграммы по мере их изменения в режиме реального времени, поэтому вам не придётся редактировать их вручную.

Чтобы сетевая диаграмма всегда оставалась актуальной, вы сможете запланировать периодическое повторное сканирование сети.

Кроме того, на сетевых диаграммах, созданных NTM, можно редактировать узлы с помощью инструмента перетаскивания или перемещать узлы вручную.

Диаграммы, созданные в NTM, можно экспортировать в Cisco, Microsoft Visio VSDX и стандартные форматы, включая PDF и PNG.

Безусловно, SolarWinds NTM — это корпоративное программное обеспечение, отраслевой стандарт, ориентированный на работу с крупными сетями, а не на тех, кто просто хочет нарисовать базовую сетевую карту.

Установить (от $1617, есть бесплатный 14-дневный триал)

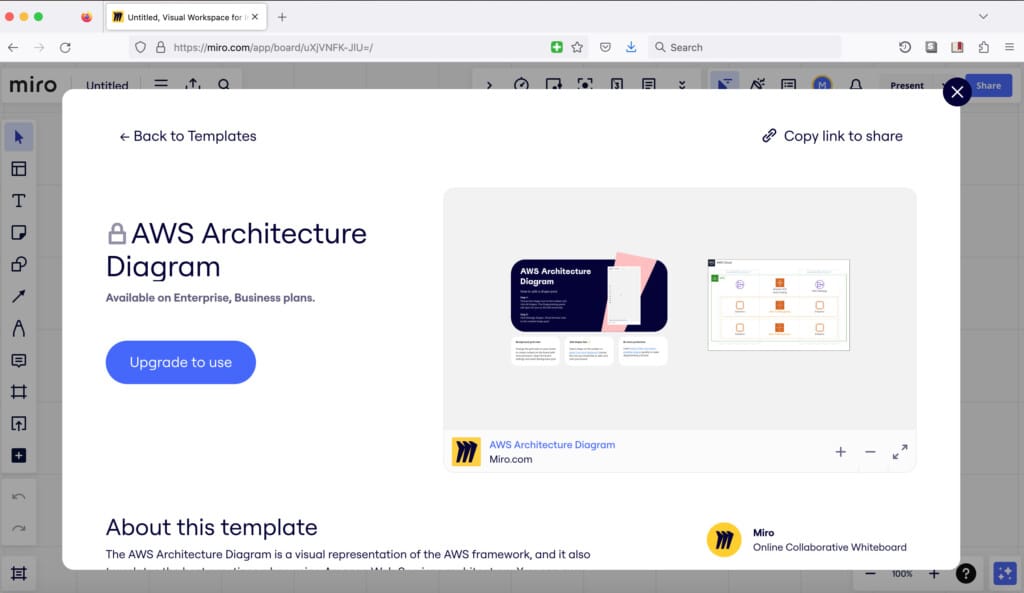

Miro

Это не просто лучшее ПО для работы с досками, но и отличный инструмент для построения сетевых схем.

Miro может похвастаться одним из лучших интерфейсов для построения диаграмм в облачном приложении, а также рядом специфических шаблонов для построения сетевых диаграмм, включая шаблон UML, Kubernetes Architecture Diagram Template и Azure Architecture Diagram Template.

Miro содержит большую библиотеку значков сети и позволяет подключаться к таким инструментам, как Jira, Asana и Atlassian.

Также есть множество функций для командной работы, включая возможность оставлять комментарии к правкам и даже видеочаты с коллегами.

Из минусов — шаблоны сетевых диаграмм доступны только в бизнес-тарифе, нет десктопного приложения для Mac.

Установить (есть ограниченная бесплатная версия и два тарифа — за $8 или $16 в месяц)

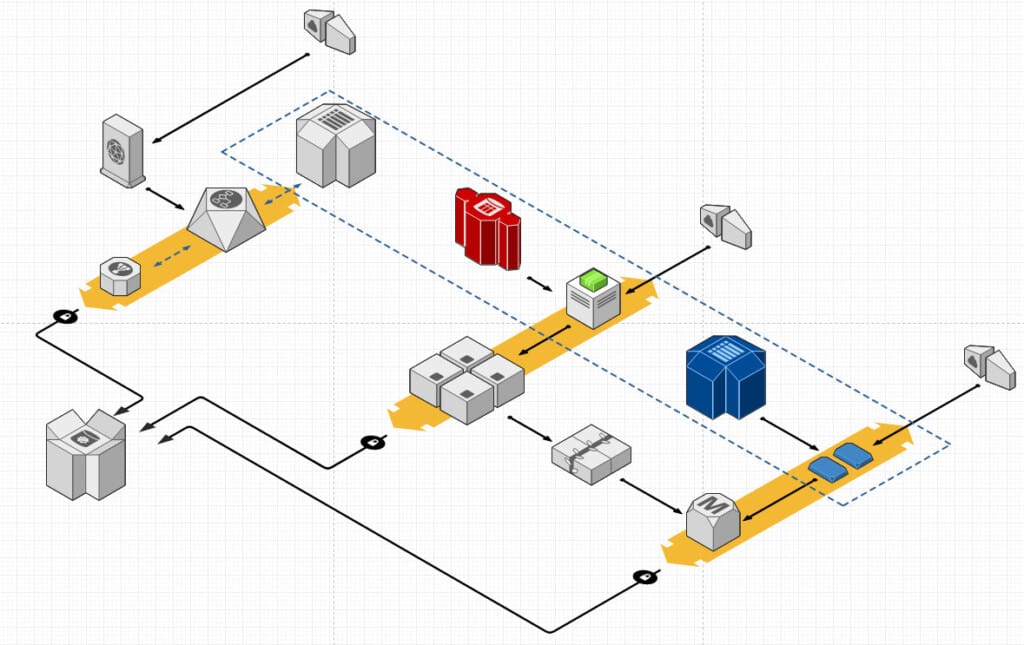

OmniGraffle

Приятная универсальная программа для построения диаграмм, разработанная специально для macOS и iOS. Так что если вы ищете инструмент для построения сетевых диаграмм, созданный исключительно для ПК Mac, — это идеальный вариант.

В OmniGraffle нет функций автоматического построения сетевых диаграмм, таких как интеграция с AWS или Azure, но вы вряд ли найдёте что-то лучше для создания сетевых диаграмм на Mac в ручном режиме и без доступа к интернету.

OmniGraffle также позволяет импортировать файлы Visio, однако не может экспортировать в новый формат Visio VSDX, хотя экспорт в более старый формат Visio VSD по-прежнему доступен.

Для начала работы в OmniGraffle потребуется пройти обучение. Кроме того, программа не включает ни шаблоны сетевых диаграмм, ни объекты. Однако специализированные шаблоны для сетевых диаграмм можно найти на пользовательском ресурсе Graffletopia.

OmniGraffle поддерживает синхронизацию между устройствами macOS и iOS, поэтому вы можете редактировать сетевые диаграммы и на ходу, и на стационарном Mac.

OmniGraffle доступен по подписке или как единовременная покупка.

Установить ($12.49 в месяц или $149.99 за стандартную версию, $249.99 за Pro-версию)

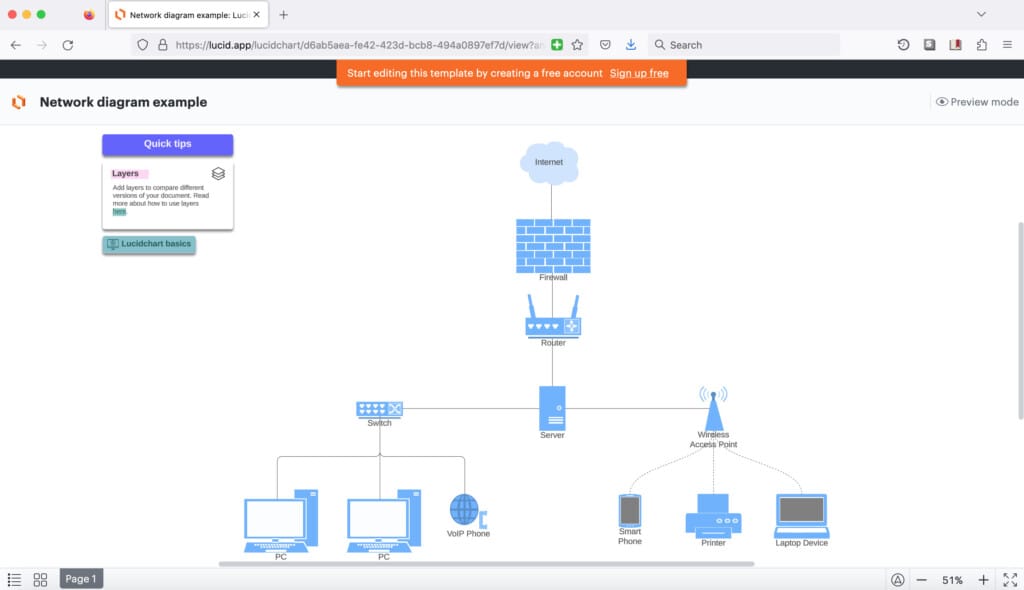

Lucidchart

Одно из самых популярных облачных приложений, в котором даже начинающие легко построят сетевую диаграмму.

Ряд крупнейших компаний в мире, таких как Amazon, NBC и Google, используют Lucidchart для построения диаграмм, хотя они не обязательно используют его для построения именно сетевых диаграмм, ведь это ПО позволяет строить все виды диаграмм.

Lucidchart поддерживает импорт сетевых диаграмм и шаблонов Visio, однако экспортировать может только в более старый формат Visio VSD и не поддерживает современный VSDX.

Lucidchart очень прост в использовании и позволяет легко перетаскивать сетевые элементы на диаграммах.

На сетевых картах вы сможете создавать несколько слоёв, добавлять кнопки действий и внешние ссылки с дополнительной информацией.

Lucidchart отлично подходит для тех, кто совместно работает над сетевыми диаграммами: в приложении есть чат, возможность настроить доступ к редактированию и просмотру.

Помимо построения карт локальной сети, Lucidchart также подходит для профессиональных диаграмм облачной инфраструктуры с библиотеками для AWS, GCP, Microsoft Azure и других.

Кроме того, для динамического обновления сетевых диаграмм Lucidchart вы можете подключить их к таким сервисам, как AWS, Confluence и G-suite.

Установить (есть ограниченная бесплатная версия и тариф от $7.95 в месяц)

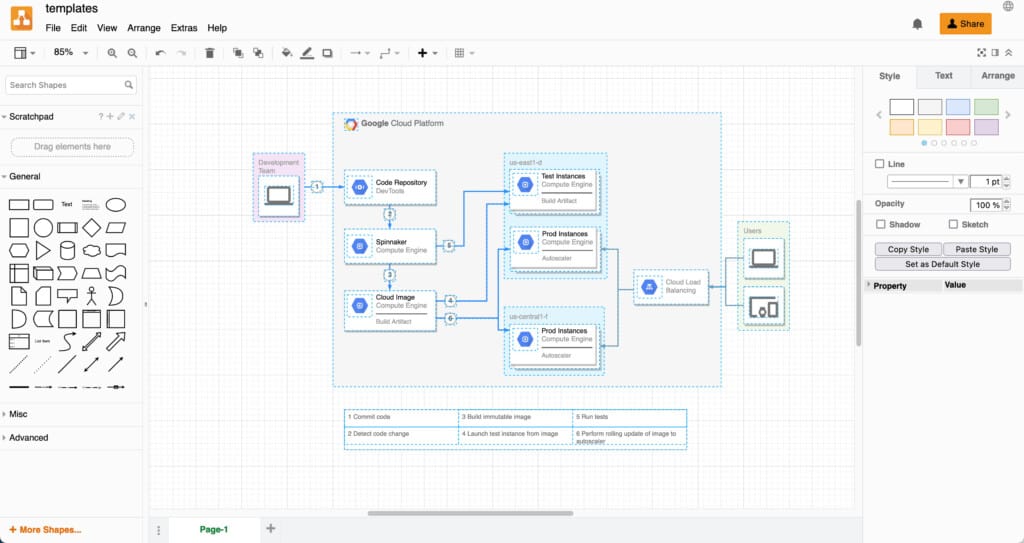

Draw.io

Совершенно бесплатное и опенсорсное ПО для построения сетевых диаграмм, которое предлагает множество библиотек форм, включая AWS, Azure, Cisco, Citrix и Google Cloud, и может работать в офлайне.

Draw.io для AWS обновляется каждый год, чтобы поддерживать новейшие формы AWS текущего года.

Draw.io также поддерживает топологию коммуникационного канала (шины) и может отображать IP-адреса устройств, подключённых к сети.

ПО также поддерживает другие сетевые диаграммы, включая нейронные сети, взаимодействие сигналов, проектные сети, социометрические схемы и диаграммы потоков данных.

Кроме того, это один из немногих инструментов для построения сетевых диаграмм, который позволяет как импортировать, так и экспортировать в новый формат Visio VSDX, однако при экспорте в Visio форматирование сохраняется не слишком хорошо.

Из минусов я бы выделил, что ПО не поддерживает автоматическое построение сетевых схем, нет интеграции с AWS или Azure.

Установить (бесплатно)

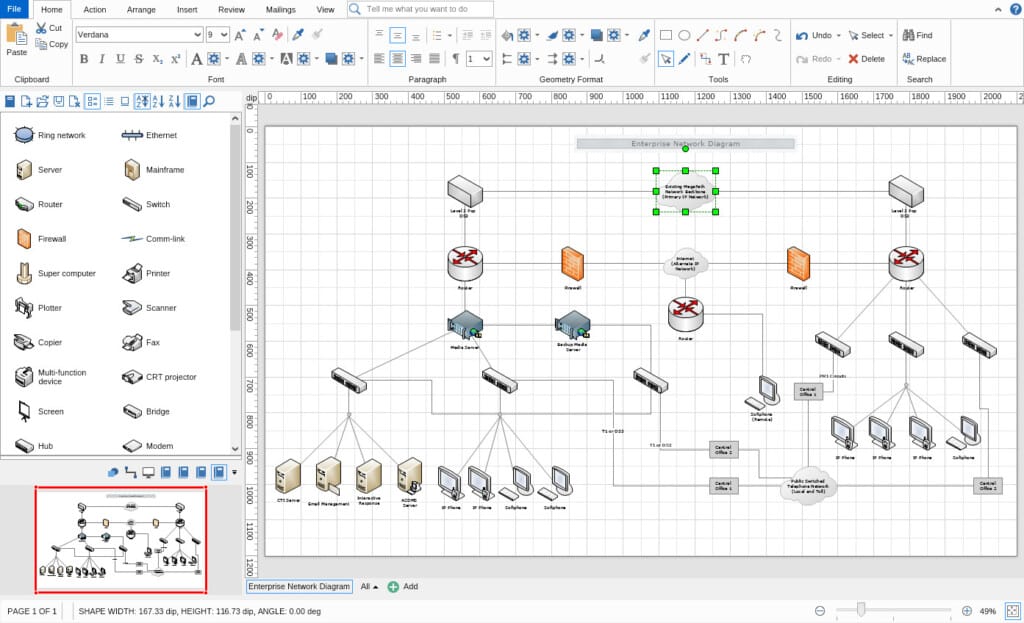

MyDraw

Десктопное ПО, которое позволяет создавать сетевые диаграммы на Mac без доступа к интернету.

Интерфейс MyDraw выполнен в стиле ленты Microsoft Office, и поэтому в нём легко ориентироваться и работать.

MyDraw содержит множество шаблонов сетевых диаграмм с объектами, включая Ethernet, коммутаторы, каналы связи, принтеры и многие другие.

Кроме того, MyDraw поддерживает импорт и экспорт файлов Visio VSDX, а интерфейс в стиле Microsoft Office действительно делает его похожим на Visio.

Однако шаблоны Visio, импортированные и экспортированные в MyDraw, не всегда выглядят достаточно хорошо, и вам может понадобиться вручную вносить немало исправлений в сетевые диаграммы.

Также ПО не поддерживает интеграцию с AWS и динамическое обновление.

Цены на MyDraw можно найти здесь.

Установить (от $69.99)

Netdisco

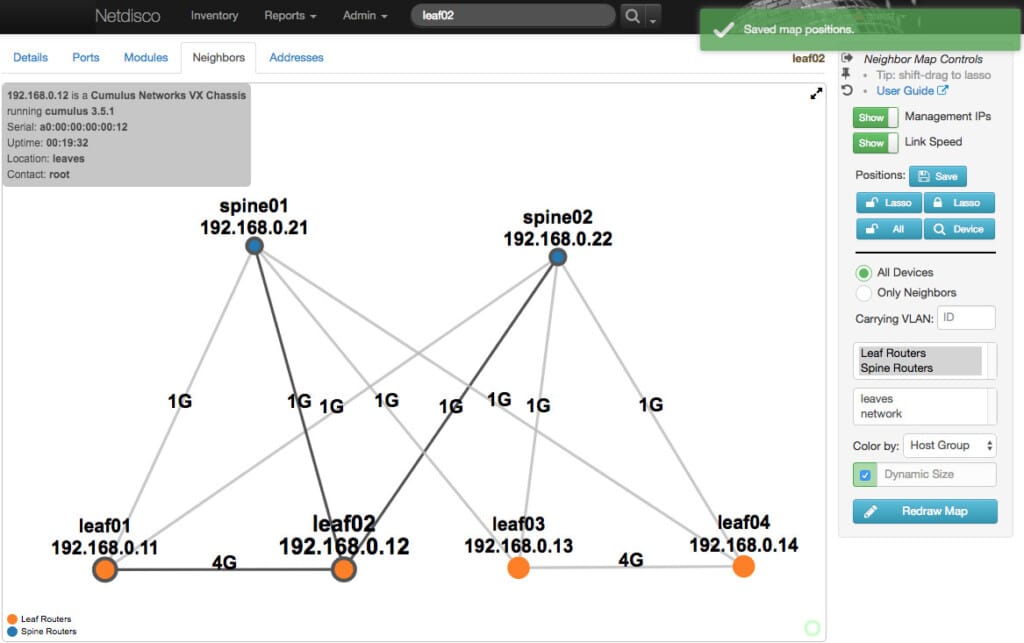

Несмотря на несколько «дискотечное» название, Netdisco представляет собой бесплатное ПО для построения сетевых диаграмм, которое работает как на macOS, так и на Linux.

Это веб-инструмент управления сетями, который подходит как для небольших, так и для очень больших сетей. С помощью SNMP, CLI или API устройств он собирает данные об IP- и MAC-адресах в базу данных PostgreSQL.

Новичкам может быть сложно работать с Netdisco, поскольку оно представляет собой бесплатное приложение с открытым исходным кодом, по которому пока не так много документации.

Несмотря на бесплатный доступ, Netdisco — довольно мощный инструмент, который позволяет вам легко найти компьютер по MAC- или IP-адресу в сети, отключить порт коммутатора либо изменить статус VLAN или PoE порта.

Также вы можете провести инвентаризацию сети по моделям, поставщикам и программному обеспечению и сохранить данные о системных IP-адресах и местоположениях за прошлые периоды.

Если вам нравится, как выглядит Netdisco, и вы уверенный пользователь терминала в macOS, вас также может заинтересовать LibreNMS — ещё одна система автоматического мониторинга сети на основе PHP/MySQL, совместимая с системами Unix.

Из минусов — новичкам будет трудно установить и использовать этот инструмент, также нет десктопного приложения для Mac.

Установить (бесплатно)

Domotz

Если вы ищете более дешёвую альтернативу SolarWinds NTM, то попробуйте это решение.

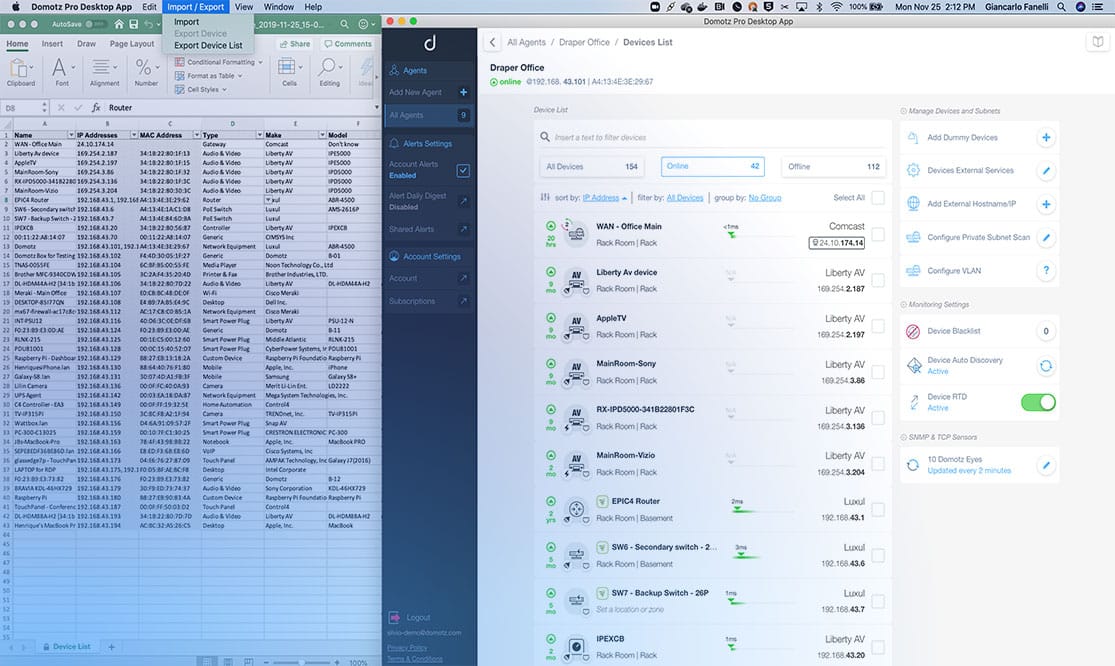

Domotz также предлагает десктопное приложение на Mac для администраторов сети, которое автоматически строит диаграммы сетей и мониторит их в режиме реального времени.

Это корпоративное ПО для автоматического построения диаграмм сети, предназначенное для регистрации показателей.

Многие известные бренды, включая Peloton, Sony и Best Buy, используют Domotz, поэтому к нему с уважением относятся в крупных корпорациях, хотя его можно использовать для сетей любого размера.

Для построения диаграмм сети Domotz интегрируется с огромным числом провайдеров данных, включая AWS и Cisco, а также с приложениями для работы с электронными таблицами, например с Microsoft Excel.

Кроме того, установить и использовать Domotz значительно проще, чем SolarWinds, благодаря сводной панели, которая позволяет построить диаграмму сети и удалённо управлять ей.

Domotz автоматически обнаружит и свяжет устройства, а затем задокументирует и отследит их по сети и в любое время предоставит вам полную информацию об их производительности в сети.

Кроме того, Domotz может экспортировать диаграммы сети в Microsoft Visio на ПК для дальнейшего редактирования, однако для Mac Visio недоступен.

Правда, вам нужно быть готовым к тому, что будет сложно научиться им пользоваться.

Установить (бесплатно, $35 в месяц, также есть корпоративные тарифы)

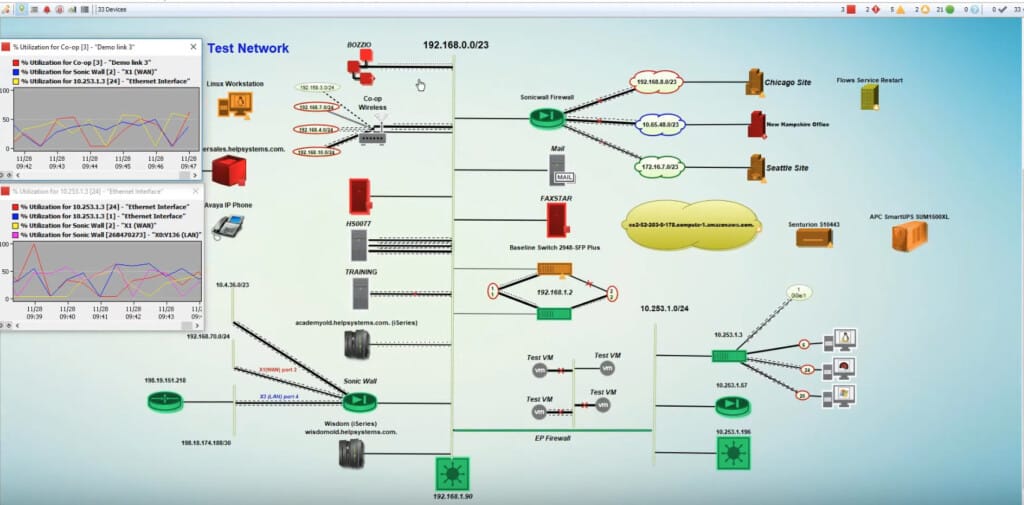

Intermapper

Автоматизированное ПО для мониторинга сетей на Mac, которое подходит как для малого бизнеса, так и крупных предприятий.

С помощью SNMP и других протоколов для мониторинга Intermapper отслеживает статус всех устройств, интерфейсов, серверов и приложений в сети.

Intermapper отмечает активные и неактивные устройства, используя простую, но понятную систему цветовой маркировки.

Приложение также отправляет текстовые, звуковые и электронные оповещения при первых признаках сбоев, чтобы вы могли оперативно решить проблемы в сети.

Кроме того, если команда системных администраторов работает удалённо, то Intermapper поддерживает удалённый мониторинг и до 5 лицензий на удалённую работу.

Ещё одним преимуществом Intermapper станет возможность экспортировать данные для использования с Google Earth, что позволит вам построить глобальную сеть устройств.

Минусом можно назвать сложность использования.

Цена и демоверсия Intermapper только по запросу.

Установить

Другое программное обеспечение для построения сетевых диаграмм

Безусловно, это далеко не исчерпывающий список программного обеспечения для построения сетевых диаграмм, которое работает на Mac.

Существуют и другие инструменты, например: Cisco Packet TraceryEd Graph Editor и Lanflow, хотя именно вышеперечисленные инструменты считаются лучшими для построения сетевых диаграмм на Mac.


То, какое программное обеспечение для построения сетевых диаграмм подойдет именно вам и вашему Mac, зависит от ваших потребностей и предпочтений.

Каждый из рассмотренных вариантов имеет свои плюсы и минусы, удовлетворяет различные потребности пользователей и подходит для разного бюджета.

В основном решение будет зависеть от того, предпочитаете ли вы строить сетевые диаграммы в автоматическом или ручном режиме, и размера вашего бюджета.
