Обзор Автограф. Редактор векторной графики на замену Visio

Мы пользуемся многими утилитами просто из-за их популярности, и часто даже не думаем, что есть более удобные или дешёвые аналоги. Вопрос поиска таких альтернатив был актуальным, но где-то на заднем плане.

Теперь же в новой реальности поиск замены популярных приложений волнует почти каждого. Некоторые любимые приложения нельзя оплатить, другие вообще закрыли все двери, и даже сайт разработчиков не открыть без VPN.

Обо всех аналогах я рассказать не могу, но могу о некоторых. Например, об аналоге Microsoft Visio под названием Автограф.

Что это такое

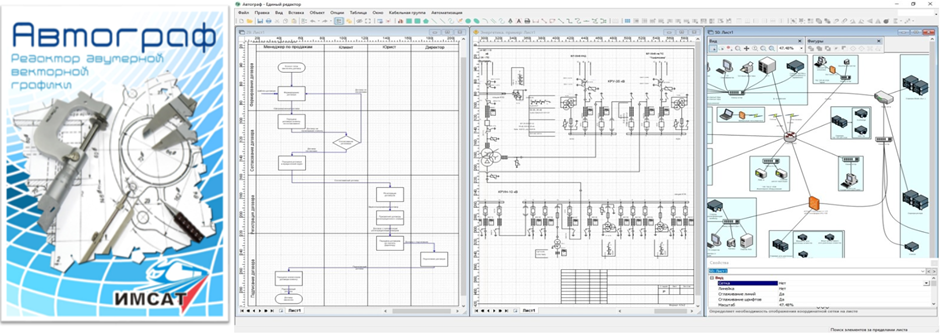

Автограф — универсальный графический редактор для работы с векторной графикой и решения инженерных задач. Приложение доступно для Windows, Astra Linux, Alt и других unix-ОС.

Приложение разрабатывается в России питерской компанией ИМСАТ, а значит, вы всегда можете заказать доработку САПР под свои задачи.

К сожалению, я не умею в САПР, и оценить на каких-то реальных задачах возможности приложения я не смогу. Но всё же я постараюсь рассказать о самых важных функциях Автографа.

Возможности приложения

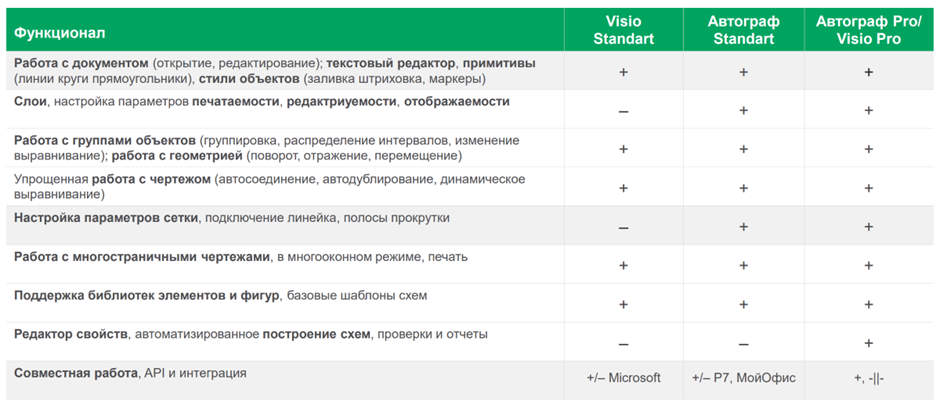

Поскольку в первую очередь мы говорим об альтернативе MS Visio, с ним и стоит сравнить Автограф. Для этого есть вот такая табличка, из которой видно, что при переходе на аналог вы ничего не потеряете в возможностях. А может быть, даже сможете сэкономить за счёт более дешёвой лицензии.

Поддерживаемые форматы и доступные инструменты

Как я уже писал, я не работаю с приложениями для построения схем или САПР. Поэтому для тестов я взял первый попавшийся файл с официального сайта Visio. Который я открыл в Автографе для проверки соответствия вёрстки.

Справедливости ради скажу, что открыть у меня получилось второй попавшийся файл. Автограф поддерживает форматы: .authograph, .xml, .png, .svg, .html, .vsdx и некоторые другие. А мой файл был в формате .vstx.

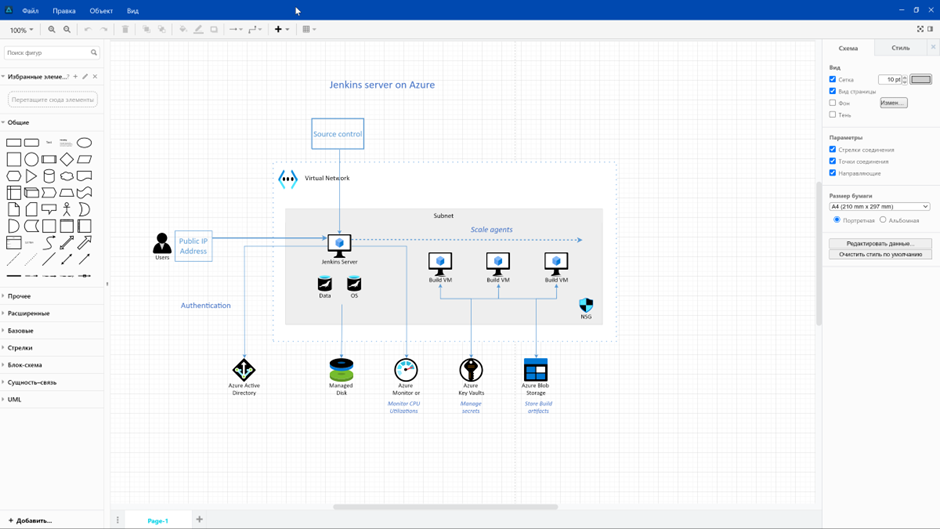

С открытием поддерживаемого формата не возникло вообще никаких проблем. Вёрстка полностью соответствует оригиналу, никаких сообщений об ошибках или нехватке какой-то информации я не увидел.

Само приложение выглядит современно. Во многом напоминает дизайн последних версий Microsoft Office.

Дистрибутив для Windows весит всего 96 Мб, установка молниеносная, как и открытие самих файлов.

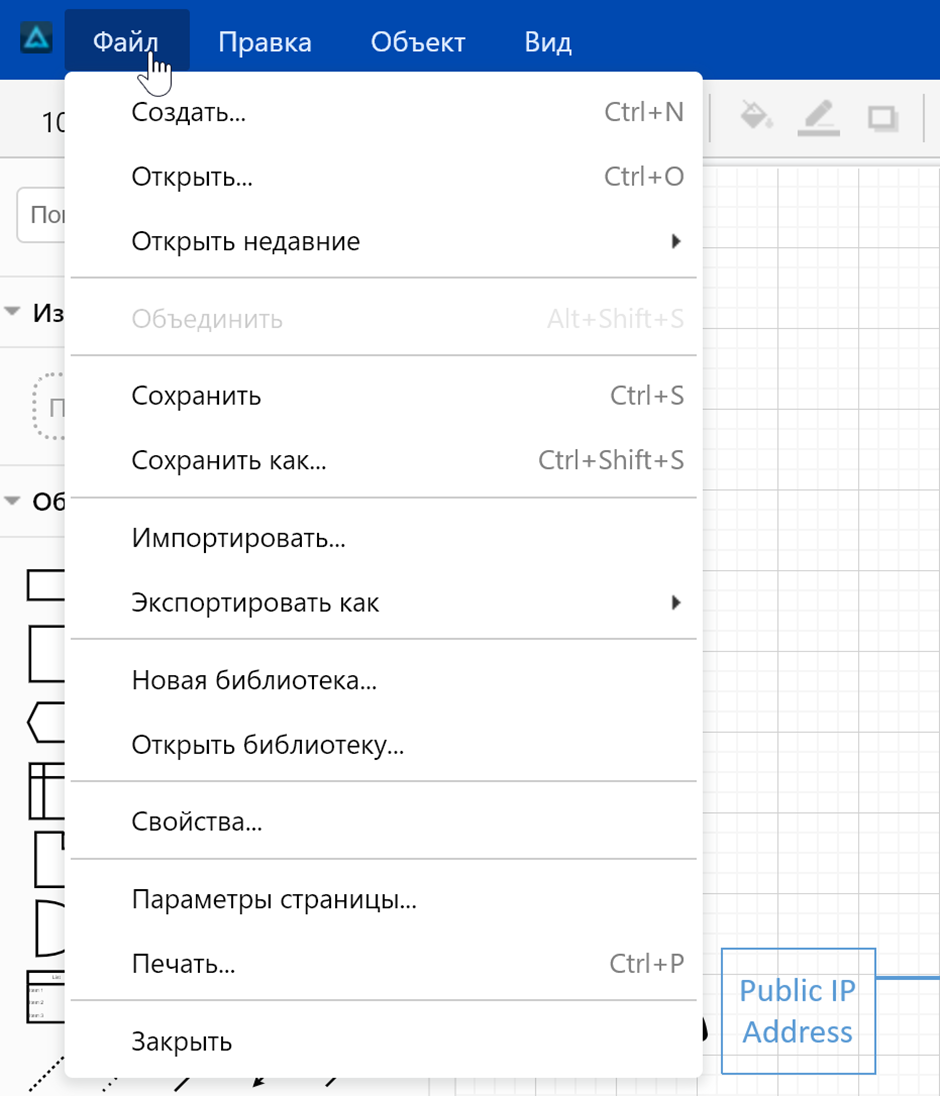

Разобраться с возможностями по работе с документами, оказывается, очень легко. Для этого у вас есть верхнее меню с базовыми инструментами и действиями над документом.

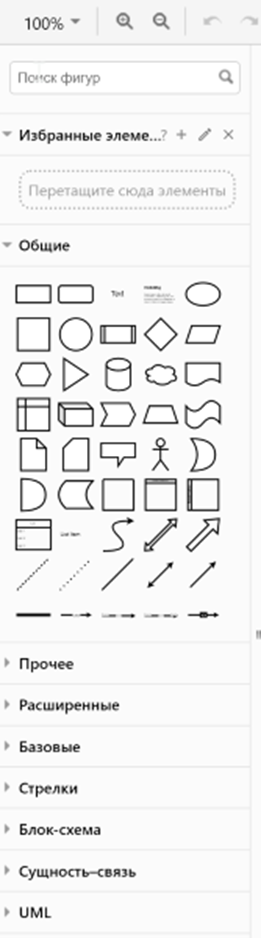

Слева доступна панель с инструментами и элементами для добавления в проект. Здесь есть стандартный набор фигур для подобных приложений, возможность добавлять связи, создавать схемы и UML-элементы. Поддерживается автоматизированное построение схем.

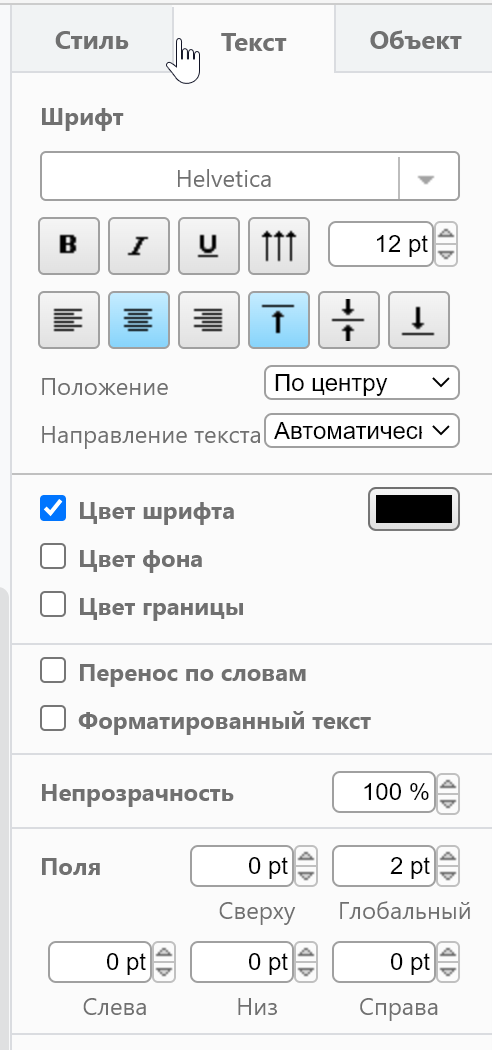

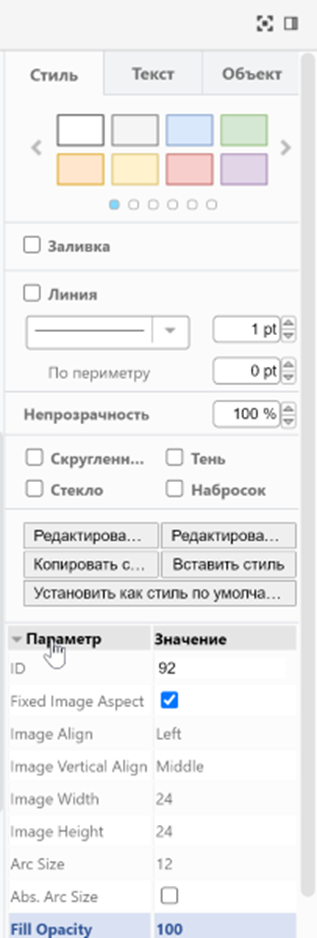

На панели справа для каждого добавленного элемента можно изменять его параметры. Набор меняется в зависимости от элемента, поэтому детально его описывать я не стану.

Работа со слоями

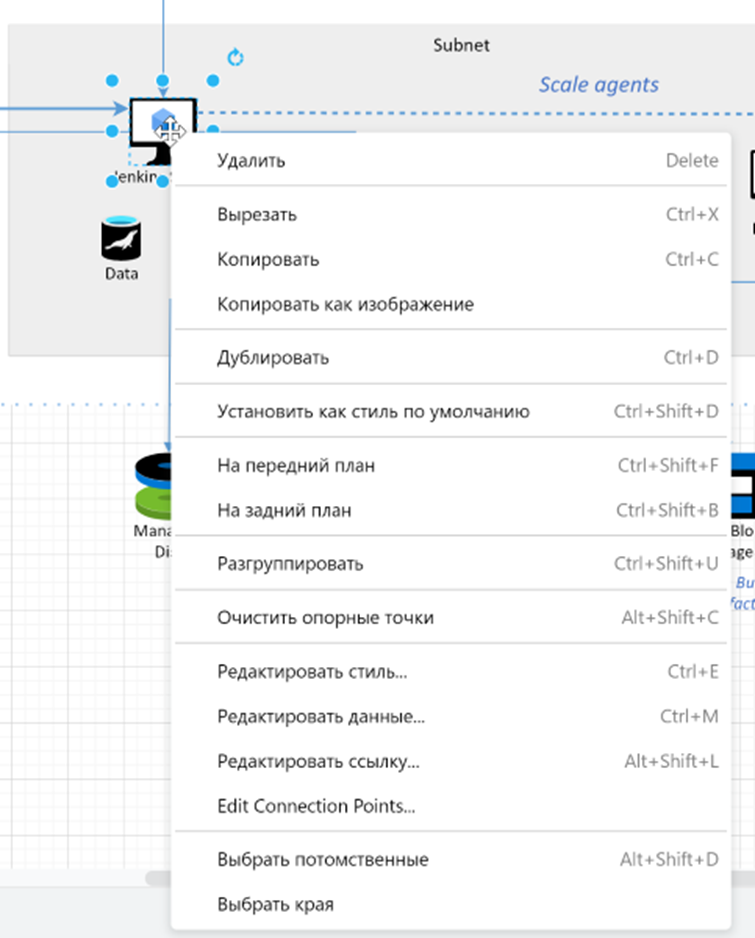

Через контекстное меню у любого элемента можно изменить его порядок: перенести на задний план или передний. Можно указать его видимость, поменять группировку и настроить параметры печатаемости.

Редактирование группы объектов

Конечно, можно легко выделить несколько объектов и изменить их группировку.

0:00
/

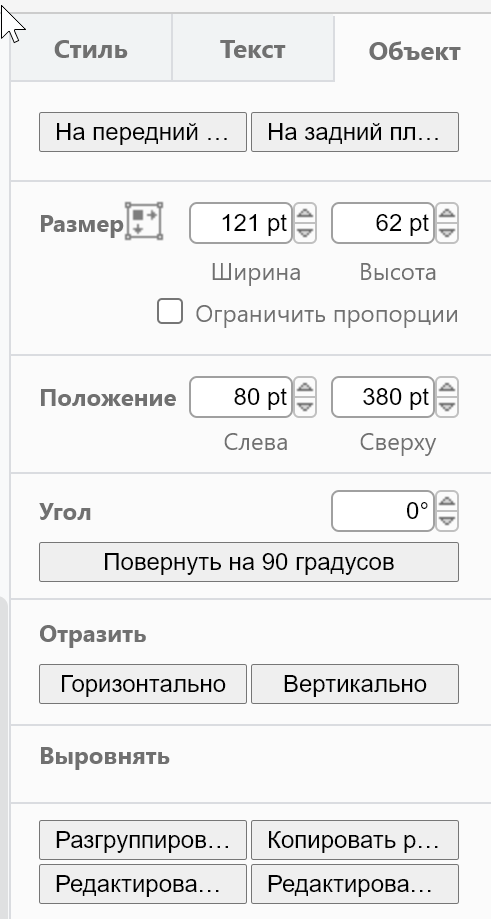

А в меню редактирования можно указать интервалы или настроить геометрию объектов (отразить, повернуть и прочее).

Работа с чертежём

При перемещении элементов Автограф поддерживает автоматическое соединение элементов, дублирование и выравнивание.

0:00
/

Параметры сетки

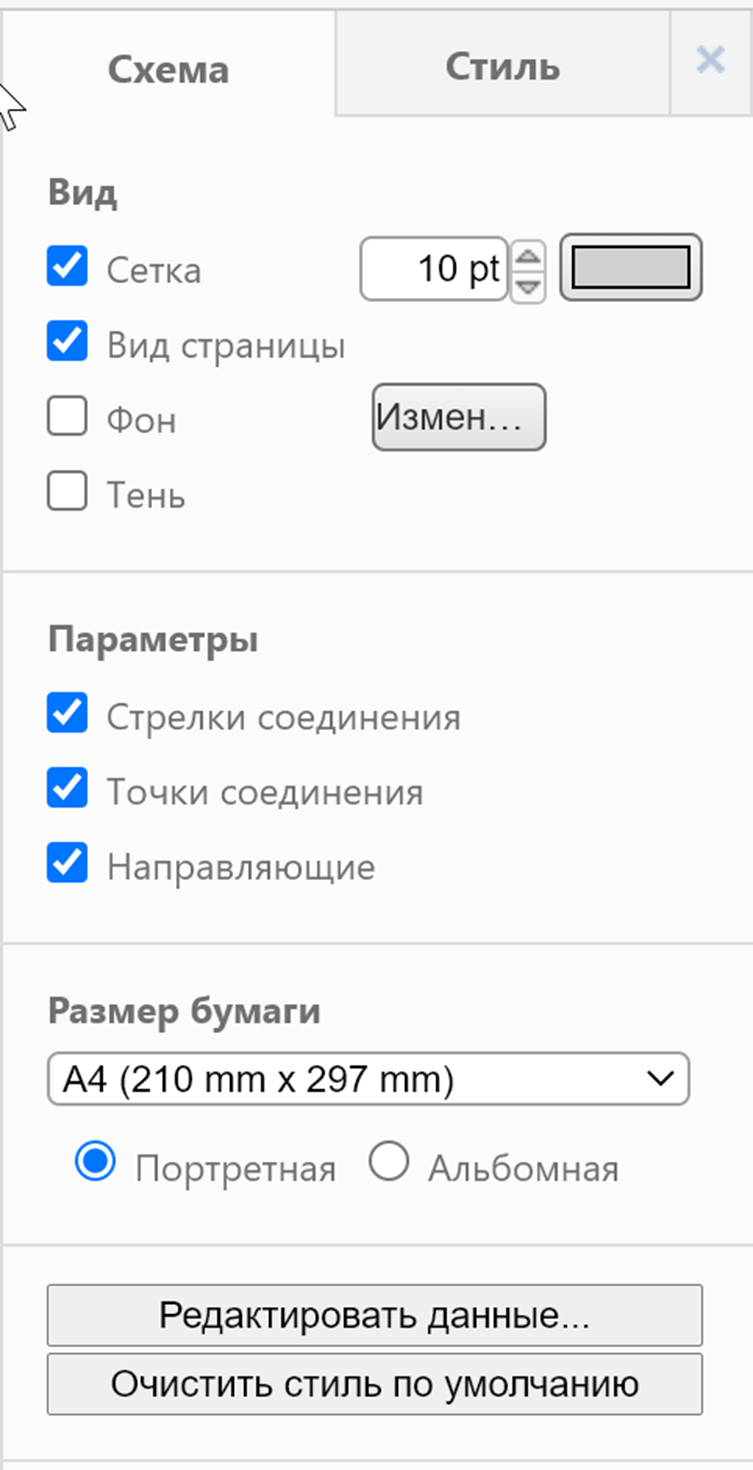

Чтобы привязка и выравнивание работали так, как нужно вам, сетку можно настроить. Для этого есть панель Схема, где можно указать не только визуальные параметры, но и настроить цвет и фон, а также отключить или включить соединительные элементы и многое другое.

Многостраничные чертежи

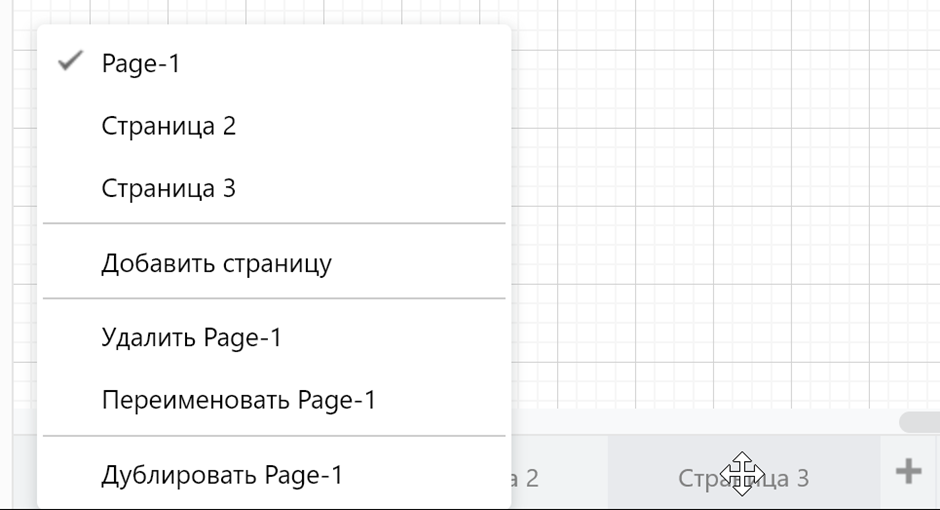

На нижней панели Автографа легко можно добавить новые страницы к вашему чертежу. Поддерживается дублирование и переименование страниц.

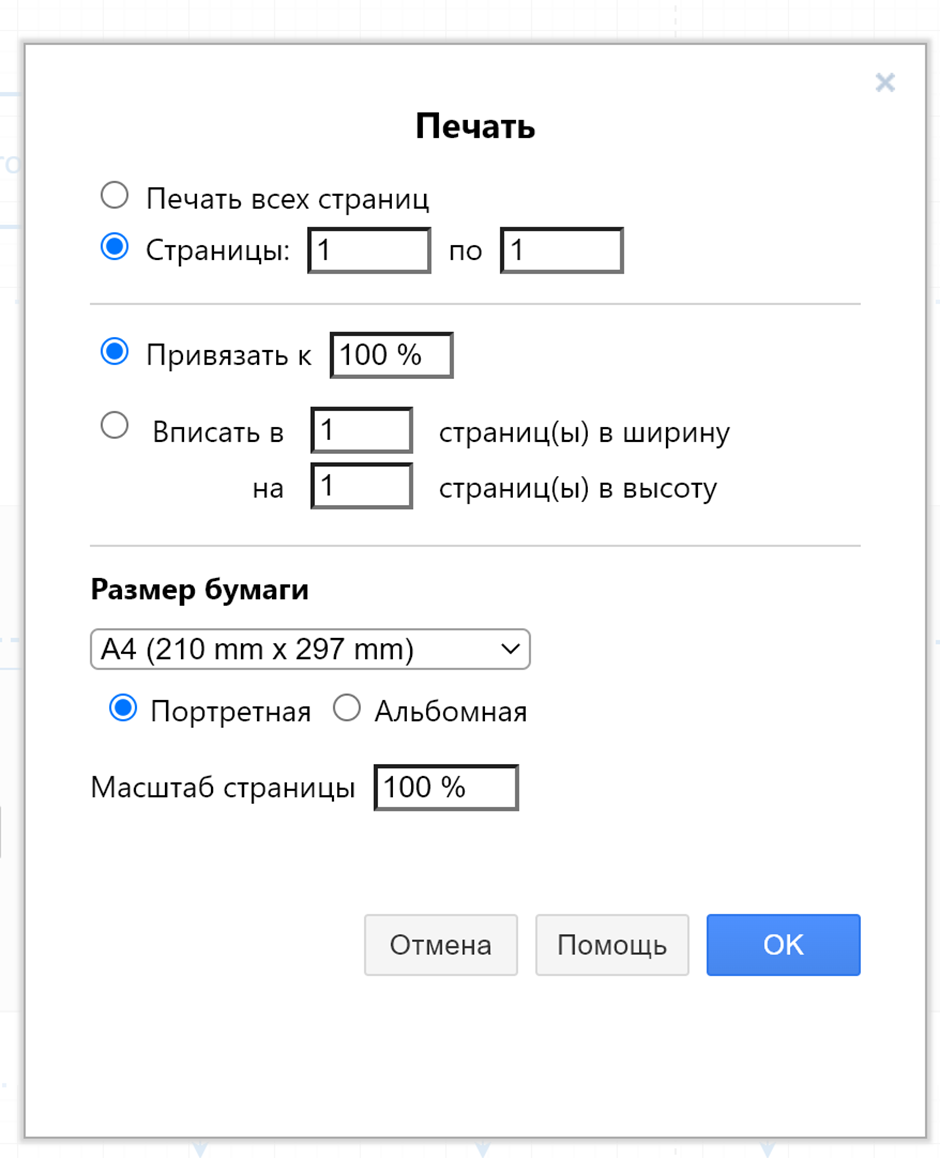

При печати таких чертежей также можно задать нужные параметры, вроде печати некоторых страниц или вписки нескольких страниц по высоте/ширине.

Печать доступна на принтерах большого формата, есть разбивка на листы (мозаика), оптимизация печати множества схем на рулонных печатающих устройствах.

Прочие возможности

У Автографа есть API и интеграция со сторонними приложениями (Р7, МойОфис, Microsoft). Возможность создавать собственные скрипты на VBScript, JavaScript, C++, C#, VB.NET, F#.

Стоимость

К сожалению, на сайте разработчика не указана стоимость приложения, но она будет ниже, чем у решения от Microsoft. Для её выяснения нужно будет связаться с ними по почте или телефону.

В 2023-ьем году планируется выпуск бесплатной версии для частного использования.


С учётом того что разработчики не публикуют цены на приложение, я могу сделать вывод, что оно в первую очередь рассчитано на работу в компаниях. При этом я не увидел в Автографе ничего, что помешало бы использовать его и индивидуальным пользователям.

Приложение оказалось очень удобным и быстрым, с современным и понятным интерфейсом. Все необходимые инструменты всегда доступны под рукой, а не скрыты в десятках различных меню.

Конечно, с профессиональной точки зрения мне сложно оценить, действительно ли с его помощью можно решить все необходимые задачи. Но обратить внимание на Автограф определённо стоит.
