Логические вентили являются одними из важнейших компонентов цифровых схем. Все логические операции, необходимые для достижения конкретной цели, выполняются именно логическими вентилями. Если вы инженер или студент инженерного факультета, вам не обойтись без программного обеспечения для моделирования логических вентилей.

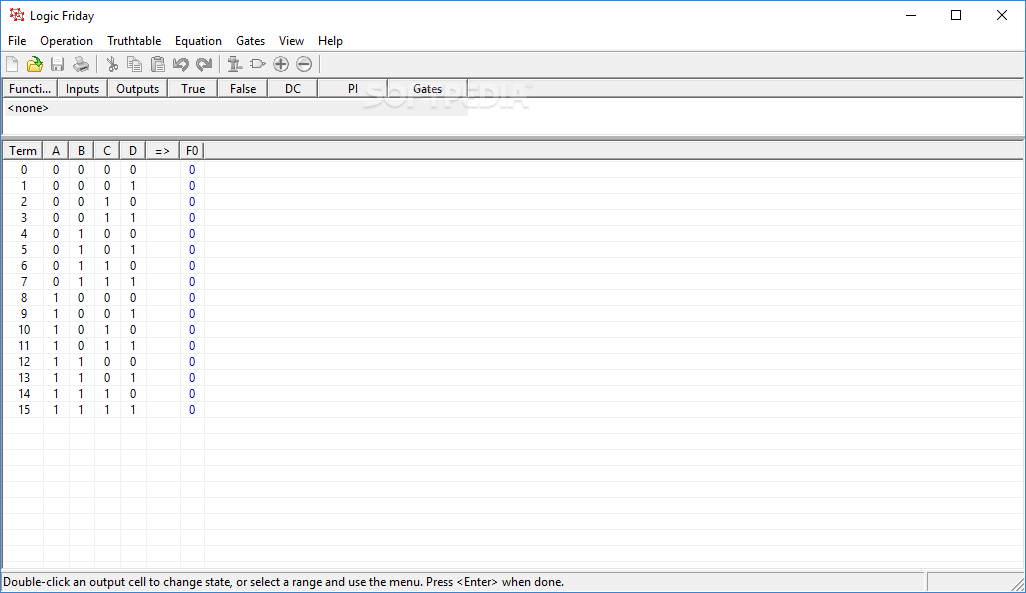

Logic Friday
Logic Friday — это обладающее отличными функциями бесплатное программное обеспечение для моделирования логических вентилей. В этой программе вы можете создавать Таблицы истинности, Логические уравнения и Логические схемы. Перейдите в File > New, чтобы создать новый проект. Вы можете добавить в свой проект 2, 3 или 4 логических вентиля. Когда закончите, выберите всю схему логических элементов и нажмите Enter или кнопку Submit. После отправки проекта программа автоматически покажет вам таблицу истинности и логическое уравнение для разработанной вами схемы.
Чтобы смоделировать диаграмму логического элемента, щёлкните правой кнопкой мыши и выберите Trace Logic Gate. После этого программа отобразит таблицу трассировки. Щёлкните, чтобы изменить значения входов и выходов, а затем снова нажмите кнопку Trace для моделирования.
Вы можете экспортировать проект в форматы EMF и BITMAP. Или сохраните его в PDF, используя опцию печати. Если вы хотите сохранить проект в других графических форматах, таких как JPG, PNG и т.д., щёлкните правой кнопкой мыши и скопируйте проект в буфер обмена, после чего вставьте его в Paint и сохраните в нужном вам формате.

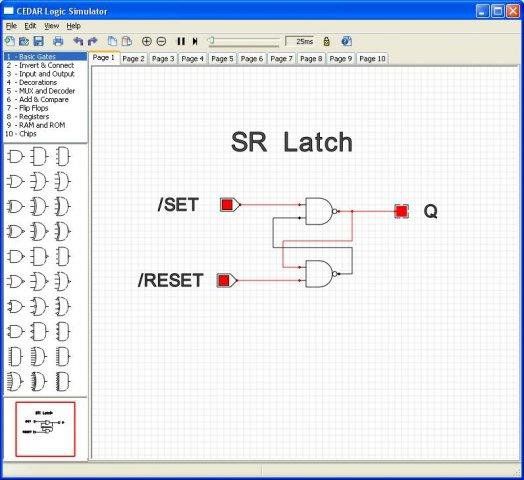

CEDAR Logic Simulator
CEDAR Logic Simulator — это разработанное для Windows 10 бесплатное программное обеспечение для моделирования логических схем. Главное его достоинство — простой в использовании интерфейс. Помимо логических вентилей, вы также получите инверторы, входы и выходы, триггеры, мультиплексоры и демультиплексоры и т.д. Выберите необходимый электронный компонент и поместите его в нужное место методом перетаскивания. Когда вы закончите, программа смоделирует схему.
CEDAR сохраняет проект в собственном файловом формате. Но вы можете сохранить его и в формате PDF, используя опцию печати.

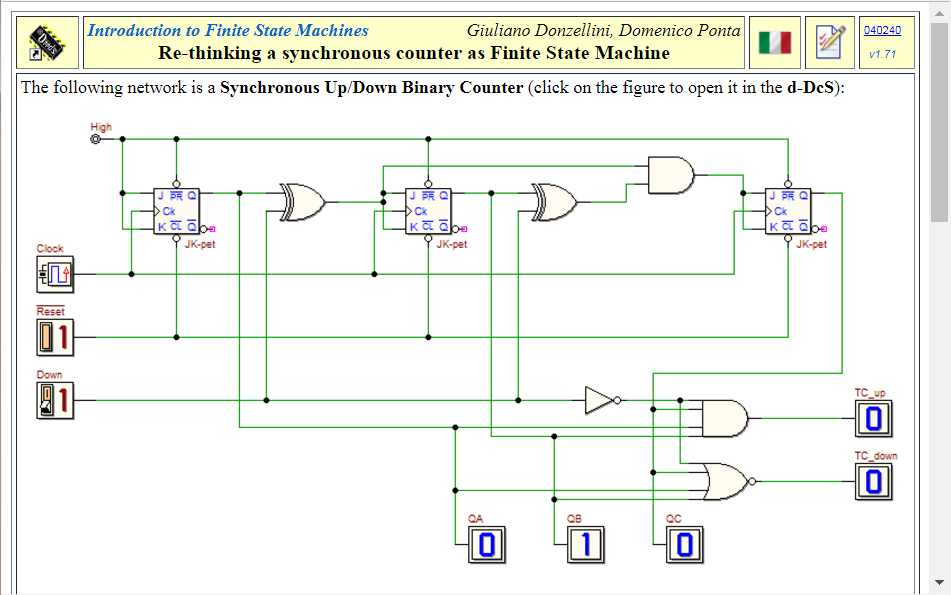

Deeds
Deeds — ещё одно работающее под Windows бесплатное программное обеспечение для моделирования логических схем. Помимо логических вентилей, на его панели инструментов вы найдёте и другие элементы — кодеры, декодеры, мультиплексоры, демультиплексоры, триггеры и т.д.
- Входные компоненты: входные переключатели, кнопки, DIP-переключатели, тактовые генераторы и т.д.
- Выходные компоненты: одноразрядный вывод, 7-сегментные индикаторы, тестовый светодиод и т.д.
Нажмите Ctrl+W, чтобы соединить логические элементы между собой. После создания принципиальной схемы перейдите в раздел Simulation > Start Simulation или просто нажмите клавишу F9.
Сохранить проект вы можете в форматах png и bitmap. Кроме того, опция печати позволяет сохранить его в формате PDF.
Logisim
Logisim — это портативный программный симулятор логических вентилей для Windows 10. Пользоваться им довольно легко: просто разверните определённый раздел, чтобы добавить соответствующие компоненты в свой проект. Чтобы смоделировать схему, включите симуляцию, а затем выберите значок руки на панели инструментов. Включать или отключать симуляцию можно, переходя в раздел Simulate > Simulation Enabled или нажимая Ctrl+E.
Созданный проект вы можете экспортировать в форматы изображений png, jpeg и gif. Или же сохраните его в PDF с помощью опции печати.

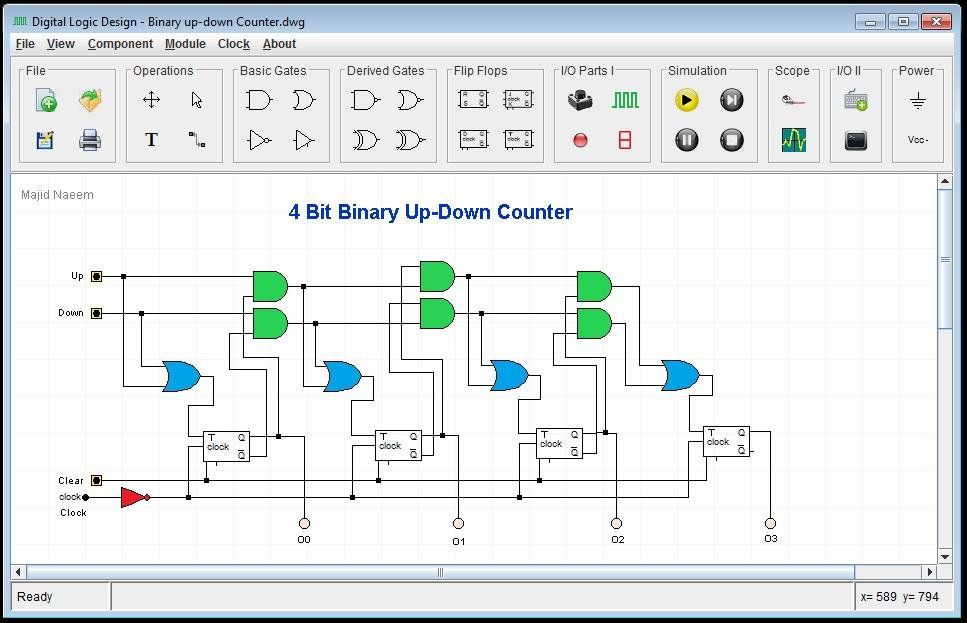

Digital Circuit Design
Digital Circuit Design — ещё одна работающая под Windows портативная программа для моделирования логических схем. Чтобы запустить это программное обеспечение, вам необходимо предварительно загрузить и установить в вашей системе JAVA.
У DigitalCircuitDesign очень простой интерфейс: на панели инструментов вам будут доступны все логические вентили и триггеры. Вы можете сформировать цифровую схему и с другими компонентами, такими как сумматоры, вычитатели, компараторы, преобразователи, мультиплексоры, демультиплексоры и т.д. Чтобы соединить компоненты между собой, выберите Draw track в разделе Operations и наведите указатель мыши на компоненты. Когда их цвет изменится на зелёный, щёлкните, чтобы добавить в схему провода.
Программа сохраняет файл в собственном формате. Доступна и опция печати, позволяющая сохранить проект в формате PDF.

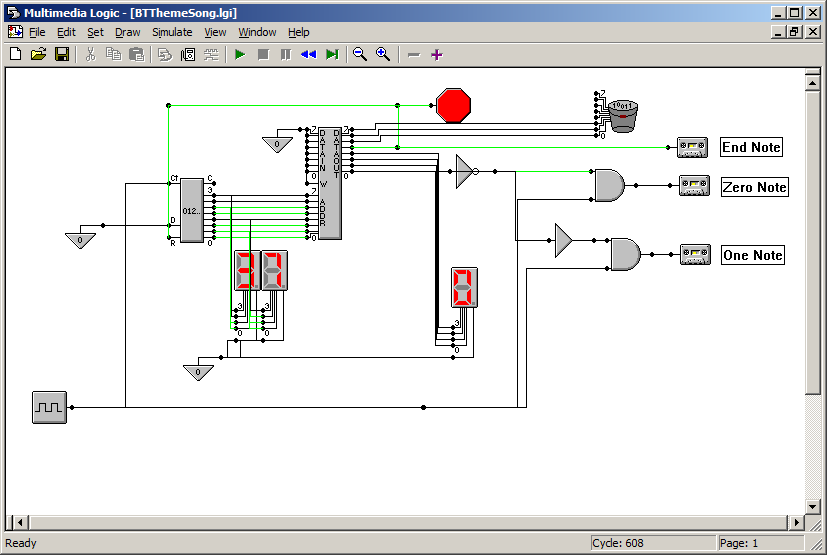

MultiMedia Logic
На панели инструментов программы MultiMedia Logic вы найдёте базовые логические элементы (И, ИЛИ, НЕ) и один производный вентиль (Исключающее ИЛИ). Если вы хотите использовать другие производные элементы, такие как NAND, NOR и т.д., вам нужно сначала вставить базовый логический элемент, скажем, И, а затем инвертировать его вывод двойным щелчком. Вы также можете изменить свойства логических вентилей и сделать их 2-3 входными элементами.
Если вы хотите добавить компоненты, которых нет на панели инструментов, нажмите меню Draw. Чтобы смоделировать свой проект, перейдите в раздел Simulate > Run или нажмите кнопку Play на панели инструментов. Как и другие программы-симуляторы логических вентилей в этой подборке, MultimediaLogic позволяет распечатывать ваши проекты.
