AutoCAD представляет собой функциональную программу для разработки чертежей, моделей в трёхмерном формате. Программа отличается высокой точностью и хорошими показателями производительности благодаря наличию специализированных опций. С помощью таких функций можно разрабатывать проекты для сферы машиностроения, создания электротехники, архитектурной деятельности.
Простое использование
Разнообразие функций стало доступно пользователям с 2019 года, в этой версии объединились такие продукты, как Mechanical, Electrical, Architecture, Raster Design, Map 3D, MEP и Plant 3D. Теперь пользователи могут распоряжаться загруженными библиотеками с многочисленными деталями, символами, стилевыми композициями. С помощью них можно создавать чертежи гораздо быстрее.

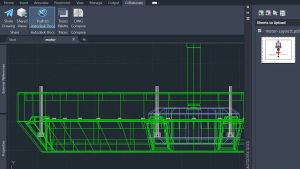

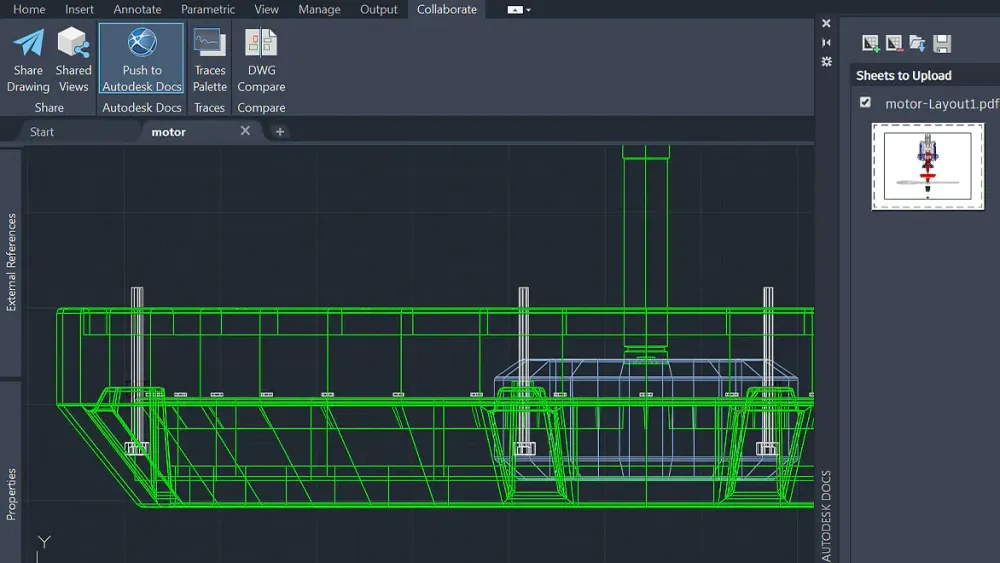

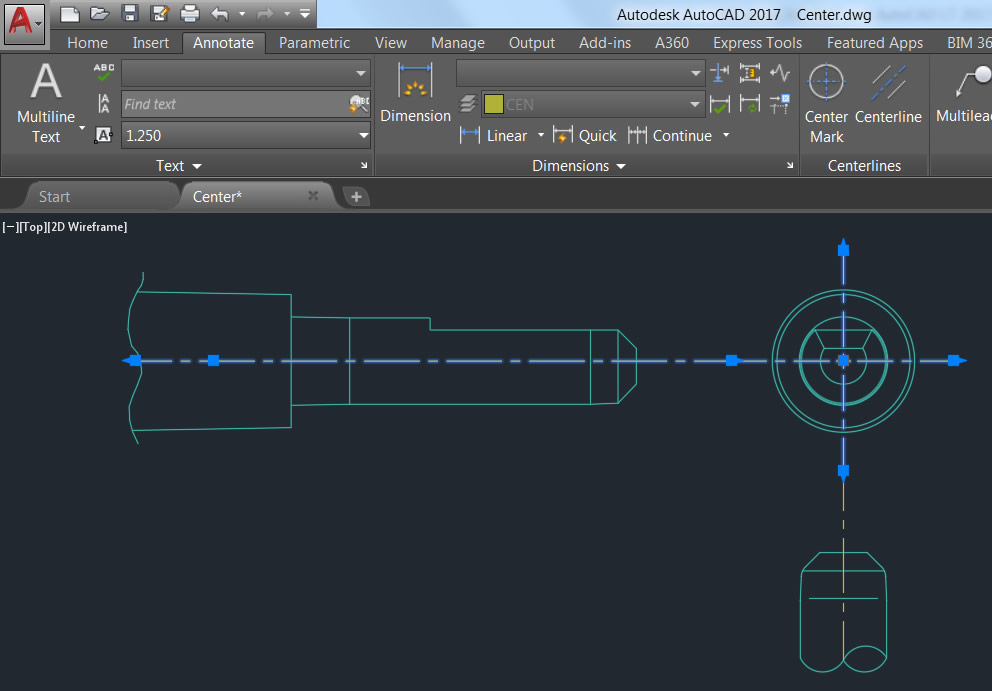

Создание осевых линий в интеллектуальном режиме
При разработке чертежа какого-либо объекта важная задача — формирование осевой линии. Такие элементы, равно как и маркеры центральной части, предназначены для маркировки центра детали и определения осей симметрии. Для использования таких опций существует вкладка с аннотациями. На панели с инструментами нужно найти соответствующую функцию.
Маркеры и линии оси координируются с объектами, их можно корректировать вместе с чертежом. Пользователь может добавить, изменить или переместить линии, прикрепиться к маркерам и составляющим элементов.

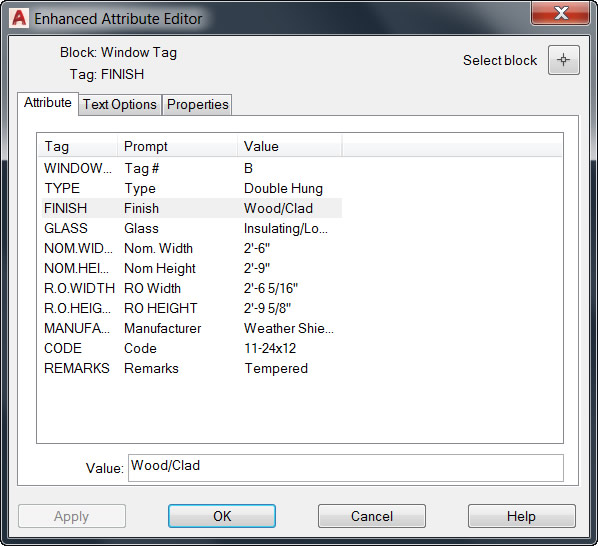

Работа с диалоговыми окнами
Такие окна существуют для удобства использования программы. С помощью них можно изменить параметры чертежа, настроить определённые инструменты и интерфейс. Для удобной работы можно задавать окнам определённый размер — софт запомнит его, поэтому при последующем использовании окна изменять его не придётся. С обновлениями интерфейс становится ещё более понятным, а значит, непредвиденных ситуаций не возникнет.
Преобразование чертежей в PDF
Файлы в этом формате можно просматривать на различных устройствах, они мало весят, их можно быстро распечатать, снова добавить в чертежи, передать по электронной почте или поместить в облачное хранилище. На данный момент функциональность таких файлов расширена:
- Можно задавать параметры, которые можно перевести в формат PDF.
- Допускается изменять качество изображений векторного и растрового типа.
- Указываются наложения типа overwrite.
- Имеются сведения о слоях.
- Текстовую информацию можно преобразовывать в геометрическую.
- Работа с гиперссылками.
- На чертёж можно добавлять сноски, делать закладки.
Интеллектуальное нанесение размеров
Для нанесения размеров достаточно подвести курсор на нужную деталь, после чего вы увидите несколько способов расстановки.

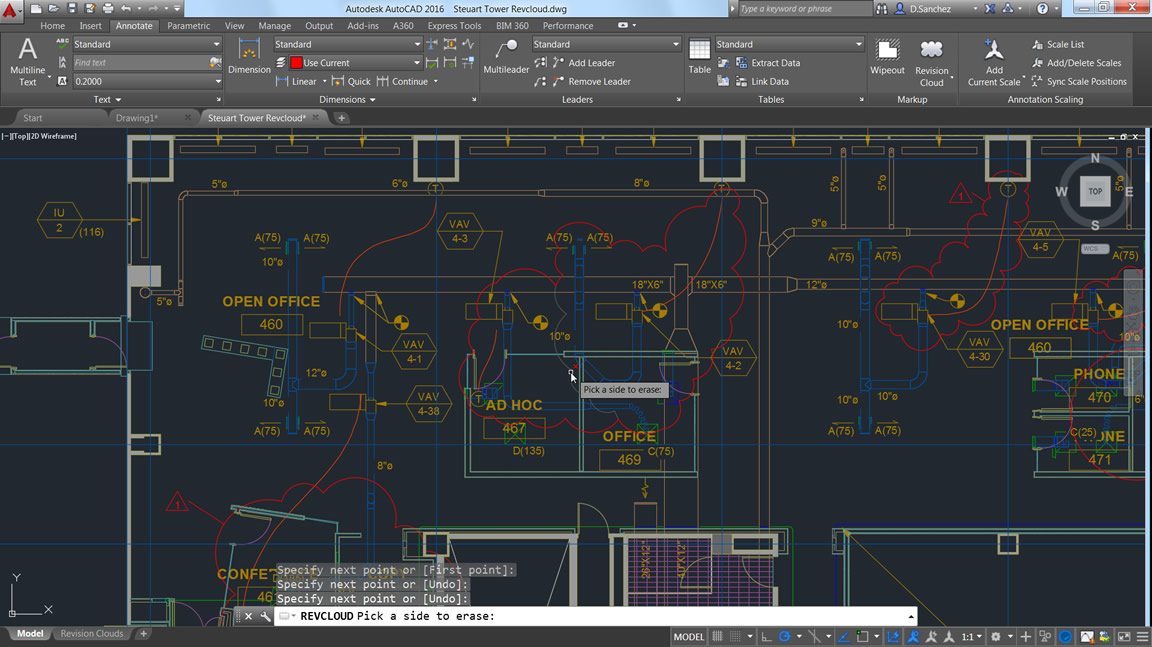

Облака с пометками
Такая функция используется для выделения отдельных элементов, с помощью неё можно сделать акцент на определённом участке чертежа. В последней версии программы достаточно нанести границы облака вокруг детали и зафиксировать эти границы. У облака имеются маркеры, с помощью которых можно изменять его размеры.
Современный интерфейс
Разработчики создали приятный и понятный интерфейс программы. Он включает в себя несколько частей, в том числе панель для быстрого доступа, блок с инструментами, рабочую область, строку команд и состояния. Вы можете настроить интерфейс в соответствии со своими потребностями. Приятный бонус — тёмная тема, которая считается менее вредной для зрения. При выборе тёмной темы будут лучше видны иконки и текст.
Эффективная графика
Чертежи должны быть не только точными, но и понятными. Все детали на рисунке должны быть читаемыми, пользователю нужно заметить мелкие акценты. Для этого программа предлагает полезные визуальные эффекты, а благодаря предварительному просмотру риск ошибок сводится к нулю.
Облако с точками
Такое облако представляет собой набор точек, полученный после трёхмерного сканирования объёмных деталей: различных элементов зданий, наземных конструкций, рельефной части местности. В результате появляется необработанная информация, которая сохраняется в виде читаемых файлов с помощью Autodesk ReCap. Данные файлы можно поместить в чертёж.
Карты в режиме онлайн
Эту опцию удобно использовать, когда на чертеже обозначены геоданные о расположении того или иного объекта. Для использования карт нужно войти в Autodesk 360 и подключить службу «онлайн-карт». Карты могут формироваться в виде ряда изображений векторного или спутникового типа, а также в комбинированном варианте.

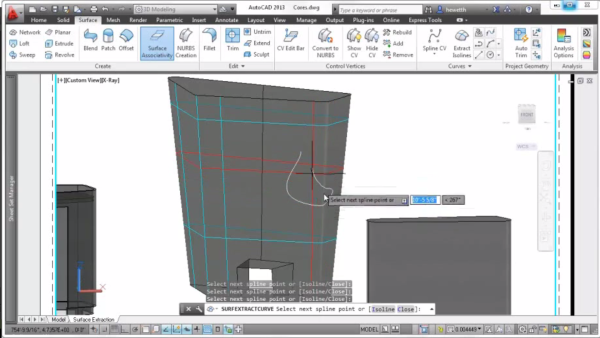

Получение кривых из объектов, поверхностей и граней
При создании сложных поверхностей может потребоваться начертить их контур или удалить элементы для отображения поверхности. С помощью извлечения можно создать простые детали, например дугу или отрезок.
Инструмент даёт возможность извлекать простые детали из поверхности твёрдого объекта или грани трёхмерной модели. Благодаря функции предварительного просмотра можно увидеть результат до корректировки.

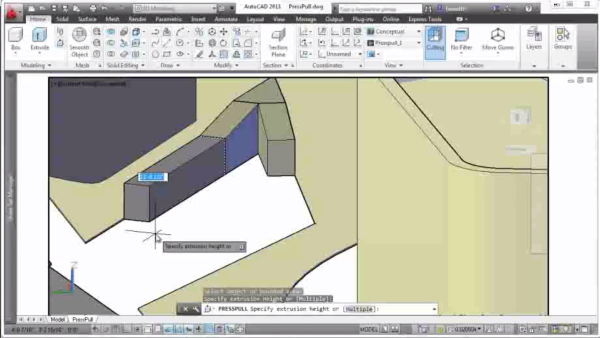

Вытягивание
Инструмент базируется на функции выдавливания. Эти функции применяются для представления стандартных деталей в трёхмерном формате. При вытягивании можно выбрать сразу несколько деталей в ходе выполнения одного действия.

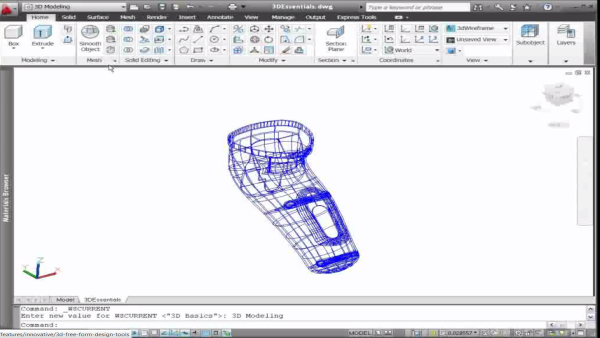

Моделирование в трёхмерном формате
При 3D-моделировании вы можете работать не только с одной плоскостью, но и с объёмными фигурами. Инструменты делают проектирование разнообразным, предлагают новые функции, а возможность предварительного просмотра предотвратит возможные ошибки. Моделирование в трёхмерном формате выделено в отдельный режим со своими инструментами.

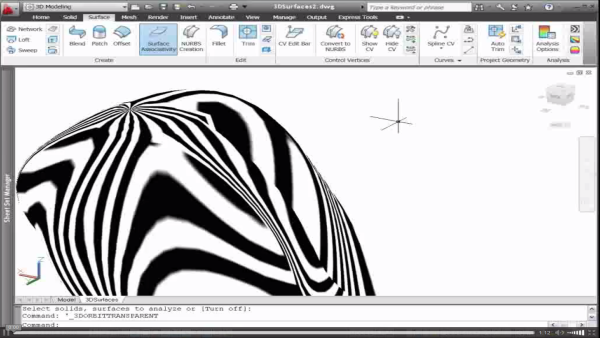

Исследование поверхностей
С помощью этой опции можно определить допустимость готовой поверхности и возможность создания будущего элемента. В ходе анализа определяется степень кривизны поверхности, наклон, показатели непрерывности (поверхность разбивается параллельными линиями).

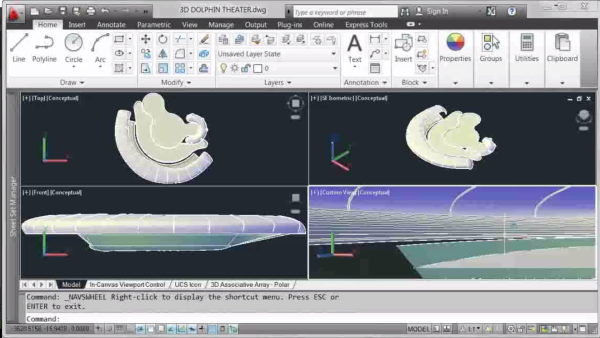

Использование экранов видового типа
Такие экраны применяются при создании листа окончательного чертежа. С помощью него вы перемещаете проект на лист, определяете масштаб, задаёте оптимальное расположение. Можно выбрать и слой, печать которого не будет осуществляться.
