Кому не нравится, когда все кабелёчки-проводочки проведены красиво, а не валяются шматками по всему помещению? А вот прежде чем приступать к подключению кабелей, хорошо бы заранее визуализировать их будущее расположение.
Конечно, вы можете воспользоваться Draw.io или любым другим софтом для создания блок-схем. Но можно попробовать и специальные инструменты. Например, Cable Design Tool — онлайн-сервис, заточенный под создание блок-схем для кабель-менеджмента. По итогу вы можете даже заказать все необходимые расходники под вашу схему, но для России это неактуально.
Что тут можно делать

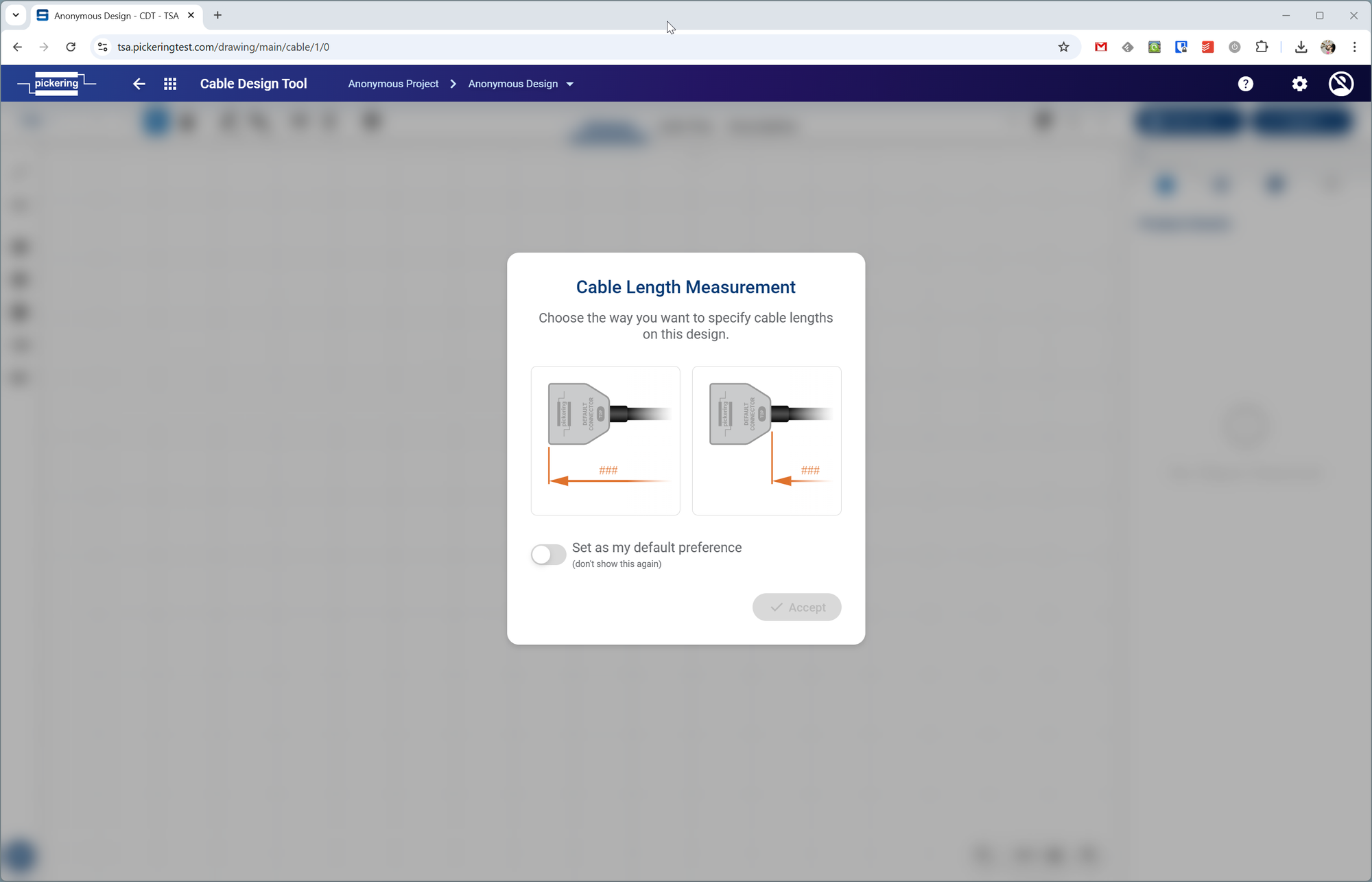

Глобально Cable Design Tool правда ничем не отличается от любого другого сервиса для рисования схем. Но уже с ходу становится понятно, в чём преимущество специализированных сервисов. При входе вам зададут вопрос — как вы хотите измерять длину проводов: включая коннектор или нет.

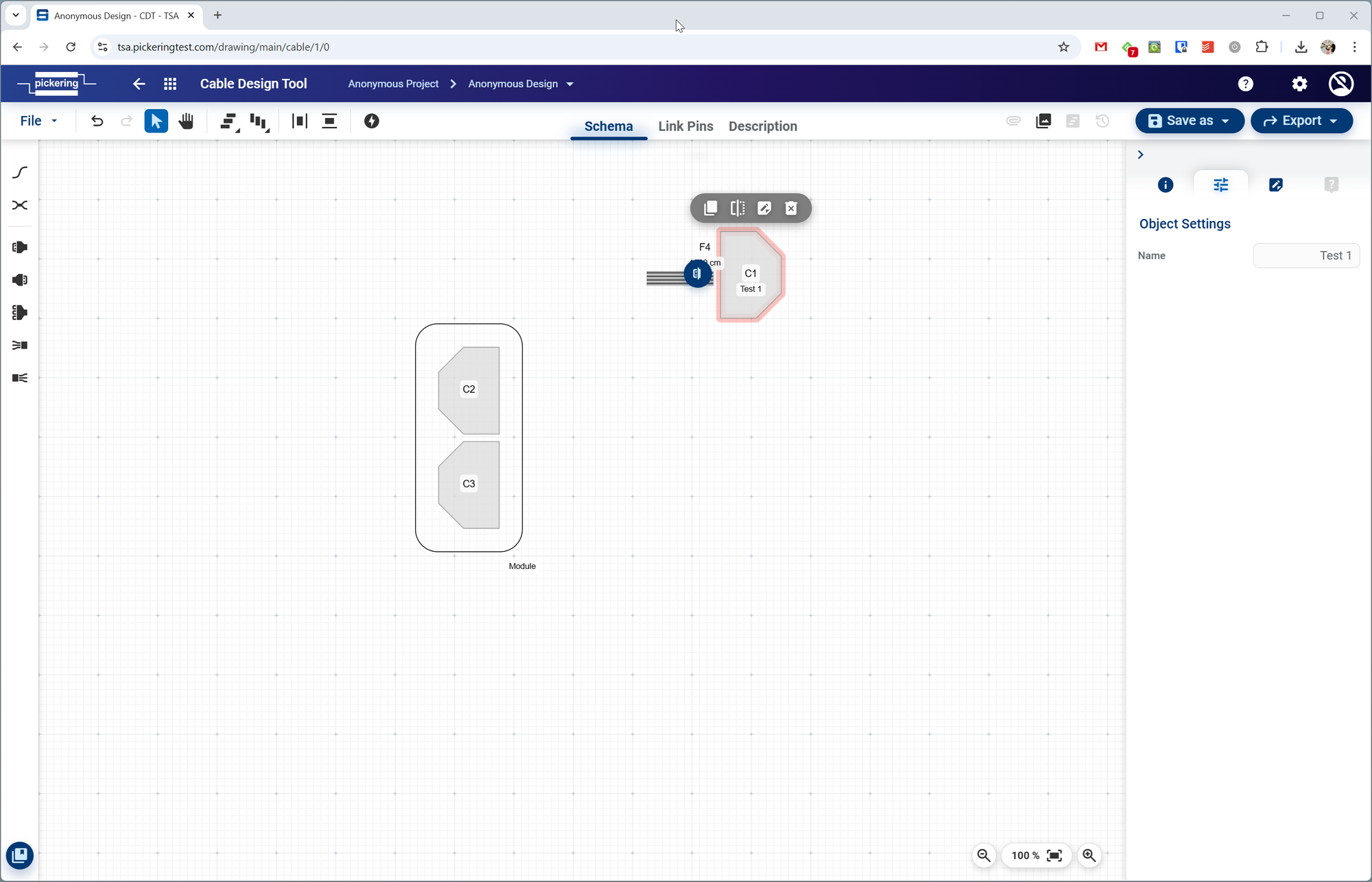

После чего вы сразу же попадаете на чистый холст, на котором можно начинать рисовать схему. Для работы есть три основные вкладки: Schema, Link Pins и Description.
Именно на первой вкладке от вас требуется создать схему расположения проводки. Поначалу кажется, что возможностей не так много, и вы можете выбирать всего лишь между двумя типами коннекторов и добавлять проводку между ними.

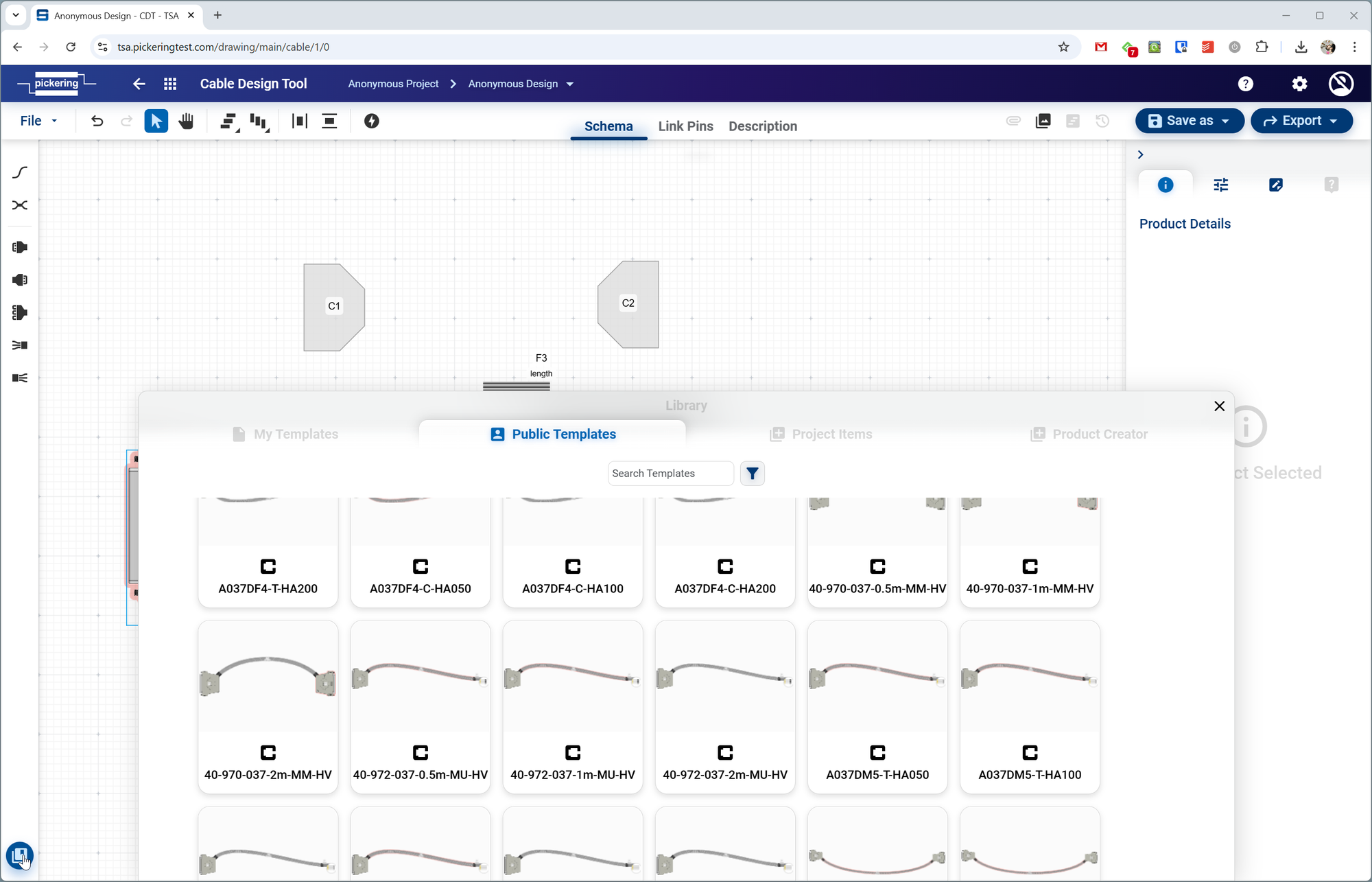

Но вы можете развернуть менюшку шаблонов, в которой хранятся ваши шаблоны и шаблоны сообщества. Здесь можно найти гораздо больше типов проводов и коннекторов. Дополнительно у каждого провода можно добавить заметку.
Скажу честно, фиг знает, достаточно ли этого набора для ваших нужд или нет. Скорее всего — нет, и коллекция ограничена набором товаров от разработчика.

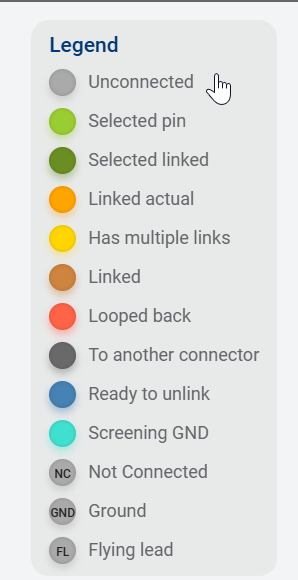

На вкладке Link Pins можно раскрасить пины согласно типу их подключения. Поддерживается около десятка типов, которые можно расставить вручную, или попросить Cable Design Tool сделать это автоматически.
Во вкладке Description открывается обычный текстовый редактор, в котором можно «на пальцах» расписать все подробности вашей схемы.
Готовый проект можно сохранить в форматах: Data, SVG, PND, Datasheet, BOM CSV, или выгрузить только его описание.
